中國第一條地鐵線比世界晚一百年，但經過20年的快速發展，地鐵規模已位居世界前列。城軌交通按照國家標準分類有地鐵、有軌電車、輕軌、單軌、市域快軌、磁浮交通、FAO自動導向軌道系統。截止2022年12月底城軌交通運營線路系統地鐵就占比77.85%，輕軌單軌339公里，占2.13%；市域快軌502公里，占11.89%；電車246公里，占5.49%；磁浮交通和APM 62公里，占0.56%。
時至今日我國城市軌道交通行業已達到高質量發展的目標上來。軌道交通未來發展的目標應該是：安全、便捷、綠色、智慧。智能化的新技術、新業態、新模式。
智能照明控制系統由控制部件，執行部件，監控部件和網絡部件等組成?？刂撇考刂泼姘澹|摸顯示屏，探測器，控制器，智能時鐘，用戶編輯器等。執行部件含調光模塊，開關模塊等。監控部件含通信電纜，網關等。因此，智能照明控制系統可以根據系統需要，通過各控制器和面板進行編程實現對各燈或回路的亮度控制，從而達到不同的燈光場景和系統控制的效果。
地鐵公共區照明設計原則
（1）公共區照明劃分原則：
地下站站廳、站臺以中間線為界分為左右兩部分，左右兩部分照明燈具分別由左右配電室供電。地下車站共有四個配電室，站廳、站臺兩端各一個，每個配電室設兩個照明總配電箱，公共區照明燈具，除應急照明外，由照明配電室內的兩個照明總箱交叉配電。高架車站一般公共區只有一個配電室，配電室內設兩個照明總箱交叉配電。
考慮到地下站出入口通道無自然采光，按公共區照明設計。高架車站出入口可以接收外界陽光，按出入口設計，允許白天將照明關掉。
應急照明由車站就近的EPS供電。
（2）公共區照明系統設計原則：
地下車站站廳層同一個配電室內的兩個照明配電箱內設工作照明、節電照明、出入口（飛頂）照明、導向照明、設備區照明回路，并可以獨立控制。兩個配電箱內的工作照明、節電照明交叉配電。
地下車站站臺層配電箱內設工作照明、節電照明、區間照明、設備區照明、站臺板下安全照明回路，除安全照明外，其他回路可以獨立控制。
高架車站站廳層配電間內設兩個照明配電箱。
參考標準
《民用建筑電氣設計標準》GB51348
《跨座式單軌交通設計標準》GB/T50458-2022
《供配電系統設計規范》GB50052
《城市軌道交通照明》GB/T16275
《建筑照明設計標準》GB50034
《低壓配電設計規范》GB50054
《通用用電設備配電設計規范》GB50055
1.1 環境條件
| 序號 | 項 目 | 內 容 |
| 1 | 環境溫度 | -40℃～＋40℃（戶外） |
| 2 | 相對濕度 | 日平均值不大于95%，有凝露情況發生 月平均值不大于90% |
| 3 | 飽和蒸汽壓 | 日平均值不大于2.2×10-3Mpa 月平均值不大于1.8×10-3Mpa |
| 4 | 海拔高度 | ≤2000m |
| 5 | 抗震設防烈度 | 7度 (設計基本地震加速度值為0.10g) |
| 6 | 安裝 | 垂直安裝與垂直面的傾斜度不超過5度 |
| 7 | 污穢等級 | III級 |
智能照明系統從控制方式上可以分為兩類：一是基于回路控制的智能照明控制系統，其原理等效于一個智能的接觸器；二是基于單燈控制的智能照明控制系統。
（1）回路控制型智能照明控制系統
在各照明回路斷路器下端裝驅動器，在合適的位置安裝傳感器和其他系統元件，用現場總線將驅動器、傳感器和各系統元件連接構成控制網絡。特點是網絡構成簡單，與BAS控制相似，只能對回路進行開關或整體調光控制，無法實現單燈獨立控制。
（2）單燈控制型的智能照明控制系統
在每盞燈具上安裝智能開關控制模塊，在合適的位置安裝傳感器和其他系統元件，用總線或者無線將智能開關控制模塊、傳感器和各系統元件連接起來，構成控制網絡。特點是每個燈具上均裝有控制模塊并分配有獨立的地址，可對任何一個燈具進行獨立操作。
1.1.1 車站公共區智能照明監控系統
2.2.3 車站公共區智能照明系統
（1）智能照明配電箱
①斷路器應滿足系統電壓、電流、頻率的性能要求；分斷能力不低于招標附圖設計要求值。斷路器應配置瞬時短路，過載保護；機械自鎖、掉電后保持閉合狀態不變， 為防止瞬間停電造成燈具長時間熄滅，繼電器模塊一律采用機械脈沖式自鎖型繼電器；電流檢測，實時對比、檢測壞燈情況、燈具故障位置；完全滅弧技術，需保證繼電器觸點開閉發生在電壓零點位置；滿足設計電流整定值；
（2）智能照明控制系統要求
①智能照明產品在照明控制方面具有專業性和相應的大型照明控制工程實例；
②保證系統的兼容性，照明控制系統總線協議遵循標準的485通信協議，一個模塊故障不影響整個系統。系統具有良好的兼容性與擴展性，當需要增加功能時，只需要在總線上增加相應的控制模塊，原有系統不需改變。并且具有多種接口功能，能夠實現與EIB、OPC、MOBUS、DALI等系統的聯動。
③照明系統需采用現場總線結構，控制設備為模塊化安裝，應直接安裝在相應照明配電箱中，采用35mm標準DIN導軌安裝，安裝尺寸需要符合普通標準照明配電箱的規格。所有繼電器模塊均須自帶變壓器，需要220V供電，當總線意外故障時，模塊仍可手動開啟，系統須在通訊總線意外斷裂或損壞時仍穩定可靠，開關模塊需自帶消防干接點接口，且為無源信號。
④系統抗干擾性能強，運行可靠，系統內元件必須要有一定的抗過壓能力。元件本體需要有2kV的耐壓能力，總線必須要有至少2.5kV耐壓能力，且能夠與強電線并排鋪設，為了夠適宜復雜的電磁環境，總線要有抗干擾能力，現場模塊安裝無需單獨要求抗干擾措施；
⑤總線結構支持自由拓撲結構，總線任意位置可分支，如分支、樹型等；
⑥照明控制現場模塊具有遠程在線程序下載和診斷功能，便于縮短系統調試時間和故障檢測及維護；
⑦照明控制系統需要監視和控制所有被控照明回路工作狀態、回路電流大小及壞燈故障報警等；現場照明模塊上具有手動撥動和指示，便于維護和故障時臨時使用。
⑧主要設備性能參數：
開關控制器要求：均需要進行回路電流檢測、壞燈檢測和電能計量以及完全滅弧技術功能等；
配置智能模塊必須考慮感性負荷沖擊特性和無功損耗的影響。
⑨各照明控制模塊直接通過總線相互連接，同層通訊，無主從結構，組成分布式照明控制系統。

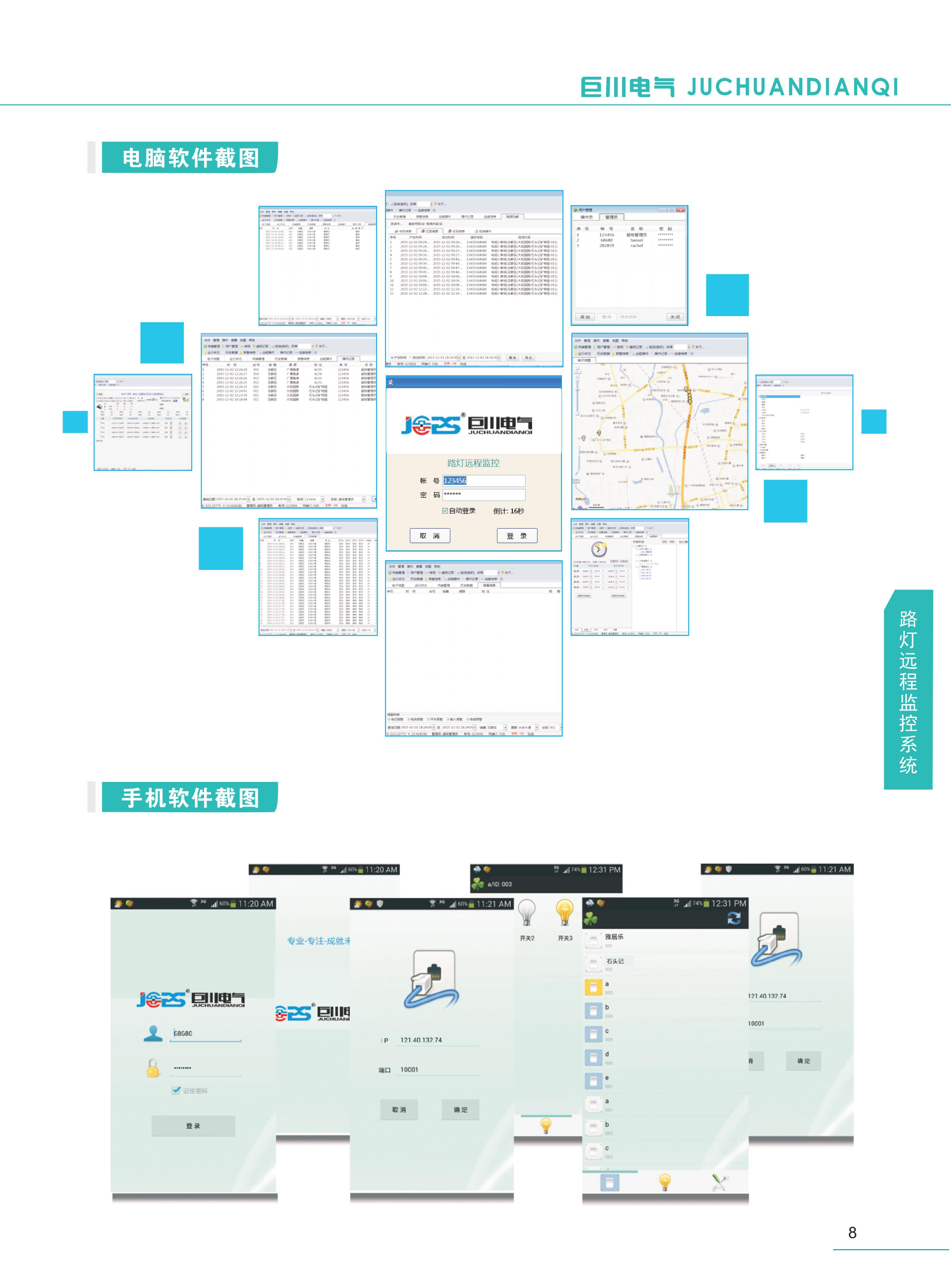

（3）監控系統
監控軟件要求使用簡單，控制參數設置方便，可操作性強，可進行分區域及圖形界面操作，通過綜合監控系統實現所有數據上傳、歷史場景記錄打印功能。通過程序實現各種相應功能要求，并能以圖形方式顯示；程序應能方便集成在BAS系統內，在車控室由BAS進行控制，軟件采用中文界面，燈光開閉狀態在電子地圖中通過光暈變化顯示，且能實時顯示通訊總線故障并報警，如：短路、斷路、過壓等。
（4）電流波形檢測模塊
針對目前市場上LED燈，繼電器在斷開的瞬間，因電流突變而擊穿周圍空氣導致產生火花，從而將繼電器觸點燒壞，甚至出現粘連現象，使觸點斷不開，為了解決此問題須采用滅弧技術。須采用專用的模塊來撲捉負載電流波形，當瞬間電流為零時斷開繼電器，此時因無電流突變而不會產生火花。
設備須有支持單回路負載電流16A，支持6個回路的電流波形讀取，LED指示當前工作電流回路狀態，每回路具有分批開啟/關閉延時(0~655.35s)，各個回路可以單獨控制輸出，也可以通過子設備重啟后狀態。設置全開/全關/保持具有負載檢測功能，可檢測精度0.1A電流變化，具備電流檔位選擇功能可自動生成當前電流波形，可對設備遠程重啟具備讀取電流滯后電壓時間功能標準，35mm導軌式安裝結構。
（5）總線波形檢測器模塊
針對地鐵項目，尤其是布線長度比較長，線路復雜的項目，應在每個配電箱箱蓋上安裝總線波形檢測儀，工作人員可以根據當前的波形曲線和正常的波形曲線進行對比，若有異常則可迅速得知問題，排查故障。使系統維護的工作人員快速找到故障點，及時進行檢修。采用總線波形檢測儀，監測總線各線電壓波形曲線，若有故障時可以根據總線波形曲線查找故障點。也可以使用總線波形檢測模塊上的場景按鍵就近控制燈控系統，實現對系統就近控制。
預留按鍵，可根據系統情況通過軟件實時設置場景模式。設備須有檢測A線、B線、VCC線電壓波形，配備高清顯示屏，可以在顯示屏上顯示當前波形，可以對波形進行調節，可設置觸發電平，可以暫停波形，截取波形圖，帶有參數復位功能，采用485總線通訊。采用5寸電容式多點觸摸屏為主要顯示界面，顯示測試的實時波形A/B/VCC按鍵，按下按鍵輪流切換顯示A線、B線、VCC線電壓波形幅值+/幅值-，調節縱坐標每一大格的電壓幅值，復位參數， 將總線波形檢測器的設置參數復位到默認參數，方便客戶快速設置參數，快速去檢測總線波形。頻率+/頻率-，調節屏幕上波形的顯示寬度，屏幕校準，校準屏幕的位置，波形左移/波形右移，調節波形的左右位置，觸發電平+/觸發電平-，調節觸發電平大小，觸發/普通，調節切換普通模式和觸發模式，運行/暫停，可以暫停屏幕上測得的波形。波形上移/波形下移，調節波形的上下位置。電壓和工作狀態等進行實時監測，自行判斷消防設備電源的過壓、欠壓等故障，并具有系統自動檢測功能。
智能照明控制與BAS控制的比較
智能照明控制系統理論上可以增加照明場景控制、調光控制、傳感器控制等功能，本身配備專用的照明控制終端繼電器，省去了中間環節。可以實現自動控制，也可人工后臺操作，還可通過設置輕觸開關或觸摸屏來進行現場照明控制
相比BAS控制，兩種智能照明控制方案的可靠性、可擴展性都較好，與其它專業的接口都很簡單。
基于單燈控制的智能照明控制系統由于其元件數量龐大，復雜程度較高，維護工作量大，造價約是基于回路控制的智能照明控制系統的3倍，從造價、實際使用需求和維護難度來看，目前不適合地鐵中使用。
基于回路控制的智能照明控制系統控制靈活性稍差，不能實現單燈控制，從控制效果上看，基于回路控制的智能照明控制系統與傳統的BAS系統控制類似，優勢不明顯但主要是現階段地鐵照明需求。
