隨著科學技術的不斷進步，人們利用各種控制器來的進行工作和生產，比如說控制加熱爐的溫度，控制灌溉的流量，控制物品移動的距離等。PLC的AO模塊或DCS系統輸出的模擬量電流或電壓信號直接去控制遠程的執行設備，往往會因?yàn)殚L(zhǎng)距離的傳輸造成信號的衰減、失真，有時還會因?yàn)槠渌饨缧盘?hào)干擾造成信號出錯，影響整個系統的正常工作。至于數據采集則是計算機與外部物理世界連接的橋梁，數據采集模塊由傳感器、控制器等其它單元組成，像數據采集卡、數據采集模塊、數據采集儀表等，都是數據采集工具
因此可以將傳感器輸出的模擬信號轉換成數字信號，應用RS232/RS-485通訊將信號進行遠程傳輸或GPRS進行無線數傳，然后用遠程模擬信號輸出模塊將數字信號轉換成模擬信號，得到還原輸出的模擬信號。這些技術在數據采集、遠程監控中得到了越來越多的應用。
而電壓電流采集模塊則是采用工業中廣泛應用的標準化MODBUS RTU/ASCII協議，可以與各種PLC、人機界面、組態軟件、工控機等MODBUS接口產品連接通信，并且具有通信超時檢測功能，方便通信控制，也可以按客戶要求定制通信協議。
內嵌高性能ARM處理器，針對工業自動化控制場景而設計，采用電源、測量、通信互相隔離等技術，輸入端采用ESD、過壓、過流保護等設計，具有性能穩定、抗干擾性強等特點。

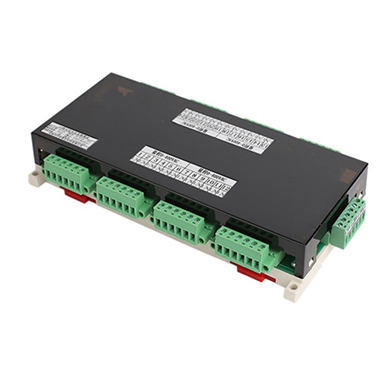

電壓電流采集模塊含有十六路隔離型開關量輸入、四路模擬電壓輸入、二路模擬電流輸入，開關量輸入分為兩組，每組八路，可輸入9-24VDC的開關量信號，電壓采集范圍為0-5V，電流采集范圍為4-20mA，可通過RS485通信接口與上位機連接，將各通道數據傳送給上位機，方便監測和控制之用。
應用：
實時測量24路交流電流(或電壓)的數據采集模塊，(電流電壓通道,由客戶訂貨時確定),采用高精密電流(壓)互感器實現信號的隔離與傳感，信號測量采用專用的真有效值測量芯片，可準確測量各種波形的電流(壓)真有效值，且精度高，穩定性好；采用標準RS-485總線接口和MODBUS-RTU協議。廣泛應用于路燈監控、生產自動化檢測、LED燈老化檢測等。這種模塊產品具有良好的擴展性能，廣泛應用于分布式數據系統中?？梢赃\(yùn)用級聯的方式與其它數據擴展模塊共同組成一個基于RS485總線的工業控制現場數據采集終端。
電壓電流采集模塊應用范圍包括，工控產品開發；機房、無塵車間環境控制；移動數據采集站；畜牧養殖環境控制；種植水養環境控制；倉庫冷藏冷鏈環境控制；機械、消防、石化、建筑、電力、交通等各行業RS485總線工業自動化控制系統中。其輸出類型是繼電器輸出，可選常開/常閉輸出，采集數據系于內部電路通完全隔離，還具有超時檢測與超時預定義輸出功能。像通信協議跟通訊數據包格式都是可以定制的，撥碼開關設置波特率、地址，奇偶校驗可以選，這些都要在跟廠家定制之前說清楚。
