巨川電氣智能照明節能穩壓調控裝置是以微處理器技術和現代電力電子技術為基礎開發的高性能產品，能有效的降壓及限壓，延長燈 具的使用壽命，減少維護費用，降低維護人員的工作量，節能效果 達10%-35%，投資少見效快。
巨川電氣智能照明節能穩壓調控裝置在軟、硬件設計上采用了完善的抗 干擾技術、防雷技術，并充分考慮了用戶使用的方便性，整機采用一體 化設計，全中文顯示界面，操作更加簡單方便，配有RS-485接口、4G無線通訊，能將輸出電壓及電流上傳至上位機，并實現遠程控制。符合EMC 的標準（GB/T13926.4-92），能長期安全可靠運行。具有可編程、調壓精度高、短路、軟啟、過載、欠壓保護功能、自動/手動旁路功能、免維護、三相電壓自動平衡等優點。城市小區、城市道路、高速公路、隧道、橋梁、鐵路、民航、車站、碼頭、公路、醫院、學校、體育場館、商場等場合的電力系統。
功能
- 控制
- 靈活的可編程控制功能，降壓限壓幅度、開關燈時間任意設定。
- 控制模式有時控、光控、手動控制、上位機遠程控制及根據使 用地點的經緯度天文控制。
- 光照度轉換成光刻度，軟件設定開關燈時的光刻度。
- 對鈉燈、汞燈等燈具設有可調的全壓預熱啟動時間，燈具能更 充分的預熱，平穩過渡到正常工作狀態。
- 能實現全夜燈及半夜燈控制，且有后半夜再降壓調流功能，節能效果更加理想。
- 完善的再起動功能，當負載故障、外部供電故障結束后，能自動重新點燃燈具。
- 三相開關燈時間及輸出電壓均可獨立調節，可接不平衡及不同類型負載。
- 預留一組受時鐘控制的常開接點以實現特殊控制。
- 保護
- 完善的防雷、過壓、過熱保護。
- 三相獨立過載保護，報警提示。
- 故障報警自動旁路功能，并能將故障信號上傳。
- 斷電數據保護，在斷電時所設定的參數不丟失且時鐘仍然可以 正常運行。
- 界面
- 菜單式參數設定，層次分明,完善的幫助及故障提示。
- 四個按鍵實現全部參數的設定，操作簡單，使用方便。
- 運行時可顯示三相輸出電壓及電流。
- 選擇光控方式時，實時顯示當前光照刻度。
- 天文鐘定時方案，經緯度、星期模式。
- 通訊
- RS-485接口，能實現與上位機之間的信息傳輸?？赏ㄟ^上位機 設定、修改參數，并能遠程監控系統。
- 標準 Modbus通訊協議（其他協議需另定制）。
- GPRS無線通訊，電腦端手機端控制。
- 通訊速率：9600bps。
技術指標
輸入入電壓：380VAC±20% 50Hz/60Hz , 液晶屏顯示界面，各回路相互隔離，獨立使用，具備多回路延時啟動功能。輸出無極可調節的純正弦電壓，對電網無污染，適應各種類型照明負載，調節燈光照度，調光速度可根據需要設置，在滿足照度要求的同時有限度的節能；單項獨立調光節能，適應嚴重不平衡負載，保護燈具，延長使用壽命；具有三相獨立設置和調節功能；設備帶有三項獨立旁路，其中一相出故障自動切換到旁路不影響其他兩相工作；設備帶有累計通電和累計運行功能；內置三相溫度監控功能；設備帶有三相獨立設置4段運行時間；通電時，有光源預熱功能：即通電時不直接進入節能，保障燈具充分點燃；具有自動復位功能，停電后恢復電時，全電壓?jiǎn)?dòng)，啟動完成后按工作設定自動調整進入工作狀態。具有缺相、過熱、無負載、過載、故障自動旁路和故障輸出點等保護功能；
輸出相電壓設定范圍：170V ～22OV
輸出電壓精度：±1.5%
定時精度：±10秒全壓預熱時間：1-60分鐘
絕緣強度：弱電回路對地–工頻 50OVI 分鐘
強電回路對地–工頻1500V1分鐘
強弱回路之間–工頻1000V1 分鐘
冷卻方式：強制風冷
工作環境：無爆炸性氣體及粉塵的場合
環境溫度：-10℃-55℃
貯存環境溫度：-25℃-70℃
相對濕度：≤95%功能要點
尺寸(長寬高):450*420*280mm
典型工作曲線
說明：
- 曲線 1 為未使用WSI系列智能照明控制器裝置的燈具工作曲線；
- 曲線 2 為使用WSI系列智能照明控制器裝置后的燈具工作曲線， 該曲線選擇了全壓預熱功能、時段一和時段二功能；
- 兩條工作曲線之間的面

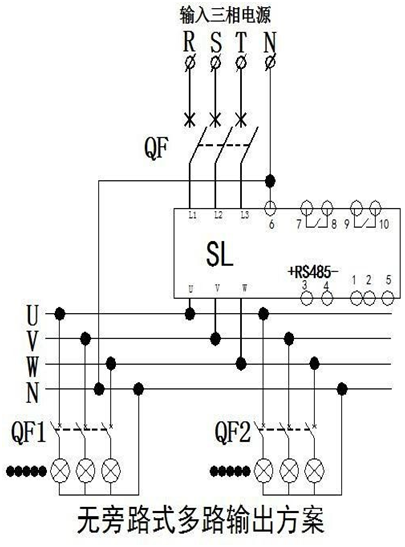

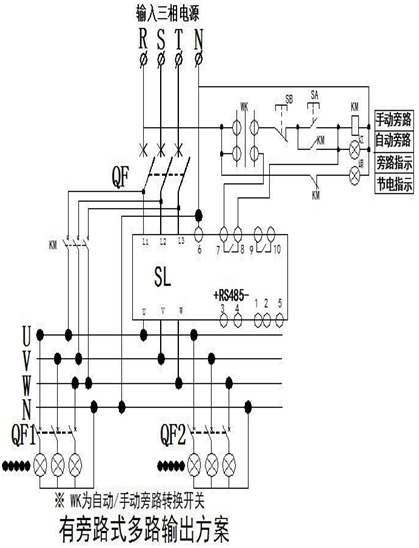

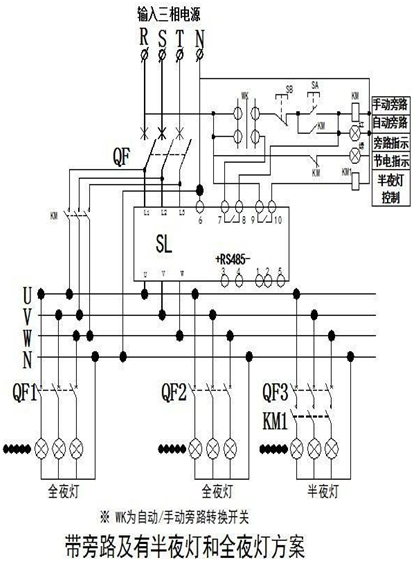

智能照明節能穩壓調控裝置接線圖：
安全注意事項
- 由于WSI系列智能照明調控裝置采用半導體功率器件， 因此不能作為檢修時的電氣隔離使用， 線路上應使用空氣開關或帶熔斷器的刀閘作為電氣隔離。
- 在接入電源的狀況下，不管WSI系列智能照明調控裝置在任何狀態，均不得觸摸WSI系列智能照明調控裝置的任何端子， 否則將有觸電危險！
- 在WSI系列智能照明調控裝置的配線回路上必須使用相應容量的快速熔斷器或斷路器作為短路保護元件。
- 對于帶有補償電容的燈具，請將功能開關中的單燈補償開關打 開，并設置預熱時間應大于5分鐘。
- 光控探頭應安裝在不易被人為光源干擾的位置。
- WSI系列智能照明調控裝置任何狀態下都能設置參數， 參數設置完畢后須將WSI.JN系列智能照明控制器裝置保持行。
- 在停止?fàn)顟B(tài)下WSI系列智能照明調控裝置不起控制作用。
