工廠建筑能耗主要用于照明、供暖、通風、空調、凈化、制冷（包括風機、水泵、空氣壓縮機、制冷機、電動閥門、各類電機及設備、控制裝置、鍋爐、熱交換機組等）系統的全年能耗量；不積跬步無以至千里，不積小流無以成江海。碳達峰碳行動方案中的宏大目標，關乎持續推進產業結構和能源結構調整的全局，也需要企業通過方方面面的創新與嘗試蹚出綠色發展的新路。
以松下能源（無錫）有限公司為例（以下簡稱“無錫工廠”）21年松下宣布實現集團在中國的首家“零碳工廠”。工廠節能減排措施首先是測定用電設備的使用電量，再根據每個項目的情況制定減碳規劃。其中最容易的便是照明改造。無錫工廠引進節能技術，通過采用照明系統等，使產品制造過程中的能耗更低。特別是工廠采用了智能控制系統，根據生產情況自動調節照明設備，以符合不同時間段，不同屬性車間生產照明條件要求，同時確保電能質量和節能要求。
此系統方案總投資少、運行費用低，非必要不需改燈具與布線,針對已使用LED燈具工廠二次節能升級同樣適用，比較適合中型工廠廠房的改造，符合工業企業的發展。
系統設計參考標準
本技術規范書提供的設備應滿足以下規定、法規和行業標準：
ISO/IEC11801《國際綜合布線標準》
GB/50198《監控系統工程技術規范》
GB50052-2009《供配電系統設計規范》
GB50054-2011《低壓配電設計規范》
IEC 61587《電子設備機械結構系列》
GB 50034-2013《建筑照明設計標準》
2 系統介紹
W-BUS智能照明控制解決方案，是無錫沃思智能科技有限公司新一代自有知識產權的照明控制解決方案，基于成熟的RS485通訊控制技術。同時創新地引入了載波偵聽和沖突碰撞檢測技術，多機間實現了實時雙向通訊。線材使用普通的屏蔽線，一次性解決通訊與供電問題。我們將其命名為WBUS智能照明產品采用RS485總線技術，技術成熟可靠，安全穩定。開關驅動器具備獨立工作的能力，適用于一些中小型的項目；模塊化設計，可以任意拼接擴展，同時預留I/O口以及Modbus接口。

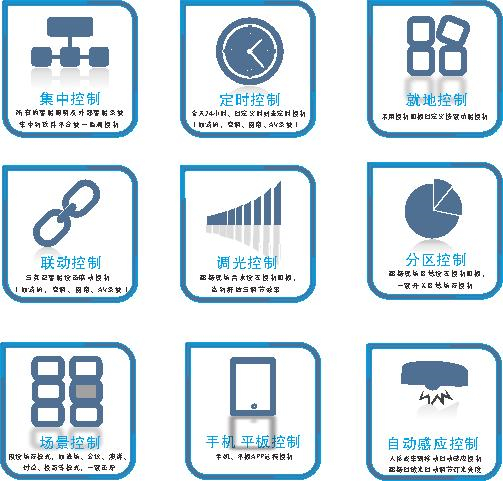

智能照明控制產品種類齊全，方案完善。工廠車間公共通道、大廳、樓梯、走廊等可通過人體感應、照度感應、微波感應實現人來燈亮，人走燈滅。辦公室也可通過控制面板、上位機系統、觸摸屏、手機、平板端等多種控制終端實現靈活多樣的智能化場景控制，特別適合于生產加工車間、實驗間、原材料倉庫、成品倉庫、檢驗室、工藝室、設計室的不同樣照明控制需求。
3 設計說明

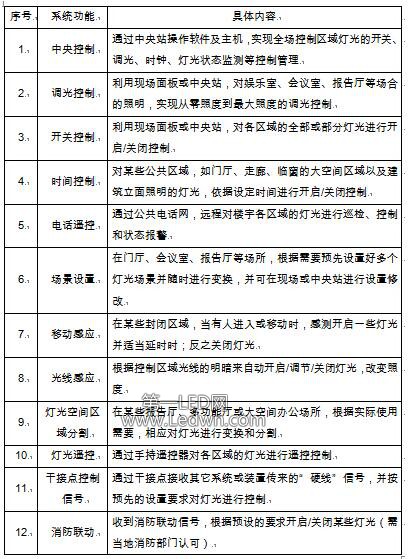

(1)智能照明系統用于對設備進行開關控制的驅動器，具有邏輯、延時、預設、場景、閾值開關等功能。
(2)WBUS智能照明產品采用超六類帶屏蔽平行網線進行通訊。可以采用手拉手、星型和樹形連接。
(3)開關驅動器每路都帶有手動操作開關，可以在上電前手動操作開關照明回路，每路額定電流16A，超出負載能力可以再配合更大功率的交流接觸器使用。
(4)一條總線最多可支持50個節點（需要輔助電源供電）；若干條總線通過IP網關接入服務器整合為一套完整的智
能照明控制系統。
4 Wbus智能照明系統布線指導
(1).系統介紹
智能照明控制系統產品種類齊全，多種控制方式靈活選擇，特別適用醫院、學校、酒店，以及體育場所、機場、隧道、車站等大型公建項目的照明系統。目前照明系統有兩種解決方案，一種是基于KNX協議的解決方案，另一種是基于RS485的解決方案，即WBUS系列。
WBUS系列智能照明控制系統，基于改良的485總線及我司自主知識產權的WBUS協議設計，通過網線連接系統，實現控制功能。

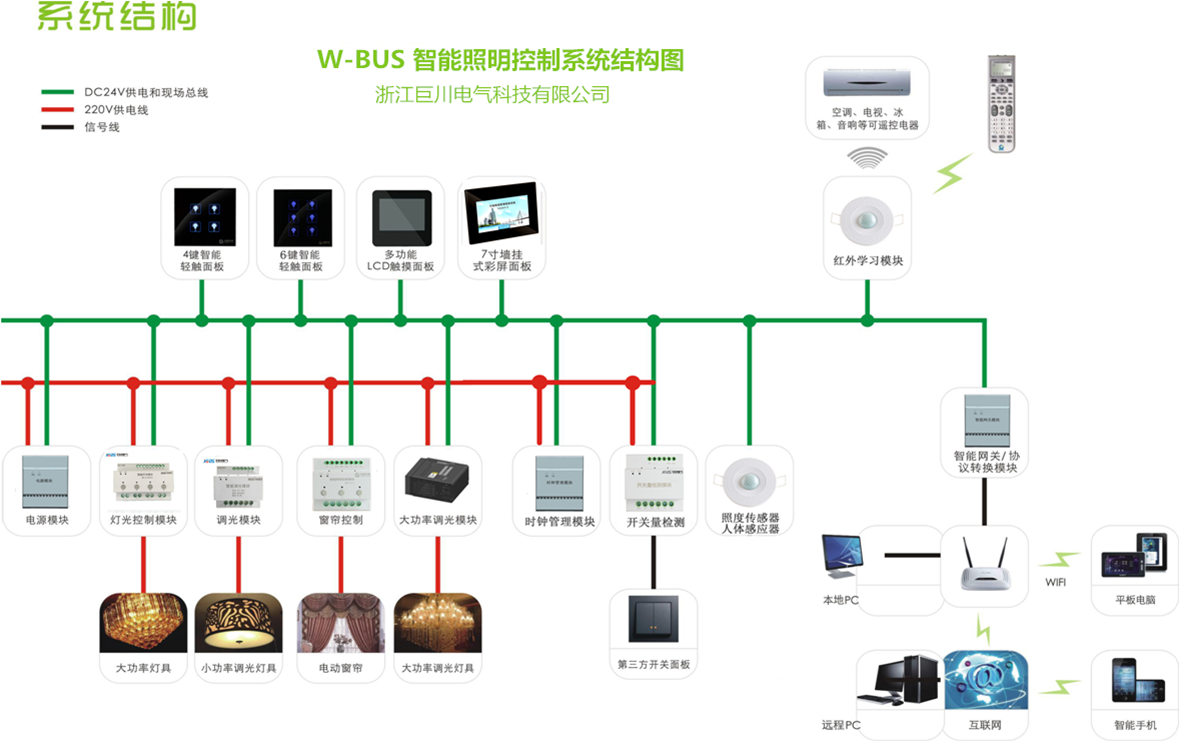

WBUS系列智能照明控制系統主要組成：開關驅動器、面板、傳感器、IP網關。
(2).系統總線線纜：屏蔽雙絞線；網線做法采用：平行（直通）線。平行（直通）線的做法是：兩頭同為568B標準，568B標準：白橙 橙 白綠 藍 白藍 綠 白棕 棕。白綠 白藍兩線為24V+,白棕 棕為GND, 白橙 橙兩線為485通訊線，白橙A，橙B，綠 藍預留。
布線敷設：布線時不能將網線彎死線，網線不能有硬傷。當網線與強電有交叉或平行時，不能將網絡線路與電源線路鋪設在同一管槽內，也不能將網線與電源穿入同一墻面孔內。網線按常規六類網線走PVC 20mm或以上口徑線管（20mm的線管以放2根六類線為宜）。
(3).3. 各模塊在系統中接線
3.1 開關驅動器與面板、傳感器接線示意圖（面板、傳感器簡稱為模塊）
結合現場情況對圖紙進行修改，確定好施工圖紙以后，需要按照wbus系統的控制，將每個受控的回路負載接入到配電箱內，要求根據回路數量確認每個管道內的穿線數量，確認控制回路所在的配電箱，將管道與埋好，wbus系統必須采用屏蔽雙絞線，每個模塊之間采取手拉手的形式串接起來，若有分支，采用擴展網線接口來配合使用。
3.2 開關驅動器的安裝：
開關驅動器安裝在強電配電箱內，在配電箱制作過程中，要考慮預留足夠的導軌空間，所有的控制回路的負載都要接入到開關驅動器上面，每個回路上端都必須要有空開保護，并要求對控制回路進行負載測試，確保能正常使用。開關驅動器的AC 220V供電，必須要保證電壓的大小以及電壓的穩定性。
3.3 面板安裝以及接線
現場面板距地1.3米高度，采用標準86底盒安裝，開孔大小必須合適。面板后部有兩個網口，方便采取手拉手的形式串接起來。
(4) 接線方式：
4.1 每條支路中，模塊的接線方式可以是線形、星形、樹形，但不允許環形接線。
4.2 同一條支線上：
4.2.1 兩個模塊之間的最遠距離是200m；
4.2.2 主干線長度不超過400m，總線長度不超過600M。
4.2.3.開關驅動器可以帶4個傳感器，2個面板；當模塊數量過多需要加裝總線電源，一個總線電源可以接32個模塊，距
離在500M以內，通訊距離過遠時，需要加裝中繼器提高通訊距離，一個中繼器可以接32個模塊，距離在500M以內。
5.通訊電纜的測試：
網線測試方法：通常用尋線儀，網絡測試儀。
水晶頭或者網絡模塊接好之后，需要對網線進線檢測，一般常用網線測線儀或者工程寶來測試水晶頭是否正常連通。測線儀一共8路燈，如果是非屏蔽網線插入測線儀中，網線連通是1-8路燈會逐步顯示，如果是屏蔽線測試，除了1-8等會逐步顯示，對應的屏蔽線G等也會亮起。
6.技術要求
1、 開關驅動器具備采用AC220V交流供電。
2、 開關驅動器具備獨立運行能力，可以脫機實現定時控制與干接點聯動功能。無需配套其他輔助設備與模塊。
3、 開關驅動器具備電流檢測功能，智能采集模塊可對照明線路電壓、電流進行監控。
4、 開關驅動器繼電器具備過零觸發能力，保證在交流電壓過零點進行分合操作，減少干擾，保護繼電器與線路上的電氣負載。
5、 開關驅動器可以統計照明負載工作時間與開關次數，便于用戶對照明負載的工作情況做統計分析做好全壽命管理。
6、 開關驅動器具備標準Modbus_RTU(RS485)接口，可以方便地接入第三方系統。
7、 智能面板具備防誤觸功能，可以避免非授權人員誤操作。
8、 智能面板具備雙色指示燈，可以正確顯示相關照明回路的真實狀態。
9、 智能面板和傳感器通過通訊總線取電，無需安裝電池或其他電源適配器來作為工作電源。
