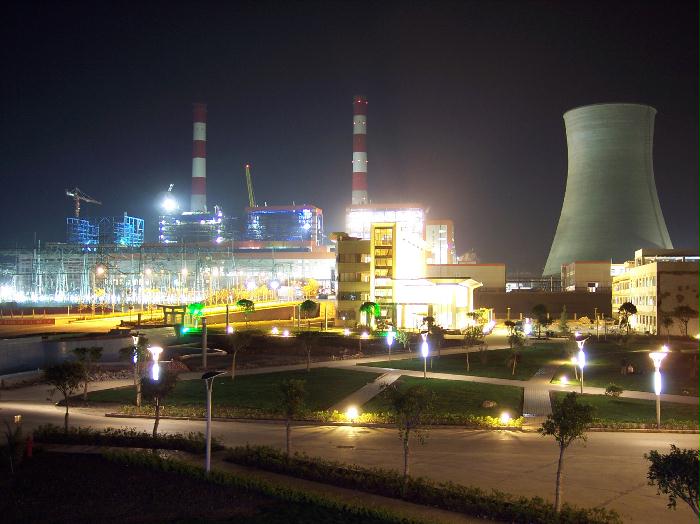

隨著用電需求不斷增長，在工業4.0的大背景下,“智慧電廠”概念的提出也被大家所關注,與傳統電廠相比,智慧電廠進行了一個全方位的系統升級,利用互聯網+、物聯網、人工智能、大數據分析等等新概念和新技術,打造一個高效率、更安全也更環保的數字化智慧電廠。
- 傳統電廠比如火力發電廠、水力發電廠、蒸汽發電廠、柴油發電廠或核能發電廠，照明電路地理位置分散、數量眾多、設備和管路的布置十分復雜，土建結構也相應的比較復雜，傳統員工靠自覺自動運行控制各路的開關燈管理難度大。
- 同時企業發電廠、廠礦單位的電力敷設系統中可能存在諧波等電氣系統潛在能耗，導致能源的浪費。
- 電廠礦單位面積很大，廠房?jī)?nèi)光照充足情況下會過度照明，長此以往造成大量的電能浪費，很多地方的部分燈具損壞發現不及時，更換燈具不及時，影響正常生產效率。實際上發電廠自動化程度越高，需要人工操作的工作越少，采用智能照明控制系統不僅能夠?qū)崟r(shí)檢測廠房?jī)?nèi)各工藝區間燈具的運行情況，而且不需要人員手動定時開關燈具、節省人力物力、也便于維護檢修。
- 無系統管理平臺，很難進行統一管理。
這些問題在浙江巨川電氣廠房車間智能照明解決方案中都能得到解決。
智能電廠照明改造設計，智能廠房照明改造工程，機房照明改造設計，鍋爐房照明改造項目 ，智能電廠路燈節能控制方案。
2.設計目的
使燈光具備單回路開關、群組開關、燈光分組控制功能
使燈光具備整體場景變化、場景預設、定時控制管理的控制功能
使燈光具備定時、傳感器感應以及電腦管理多種控制方式
使燈光具備消防聯動功能
使燈光具備無人工管理邏輯功能
控制系統具備手動開關功能
能反饋每一回路的運行與故障狀態、實現遠程監控、數據采集、異常報警等功能
控制權限、地理信息管理
3.控制概述
控制區域
大面積的生產車間和倉庫區域
控制對象
照明燈具
輸入設備
模塊手動開關、智能面板、中控電腦、智能感應開關、調光模塊、時鐘管理器
控制類型
本地控制、定時控制、場景控制、遠程控制、感應器控制
控制方式
遠程集中控制、現場手動控制、移動感應控制、場景控制、定時控制等
達到效果
遠程控制單燈；群組開關控制；支持場景模式；延時分區啟動；電腦遠程編輯修改等。
4.具體方案

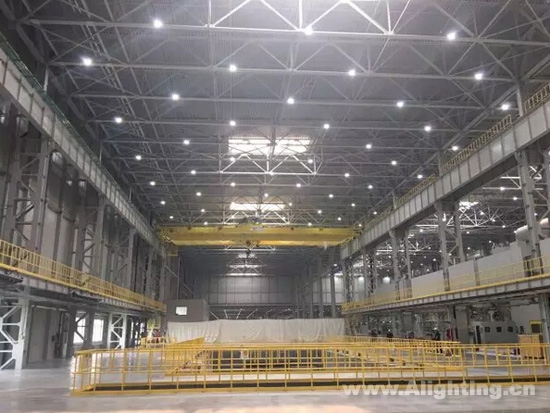

室內車間、鍋爐房照明控制方案
控制對象：車間照明、倉庫照明
控制方式：定時控制、感應控制、場景控制、電腦控制、消防聯動
反饋方式：反饋每一回路的運行與故障狀態
場景模式控制管理
控制面板：由于電廠車間面積較大，需要對同一區域燈具實現多點控制，以方便人員的日常使用。將區域內各個照明回路接入控制系統，可以在各個入口處放置控制面板，對車間的燈光進行預設置場景，實現車間大區域的多點控制和集中控制的需求，只需要一鍵式的按鈕就可以對燈光實現場景切換。
定時控制
時間控制：根據不同的時間設定自動開啟或關閉燈具，如： 上班時間，智能照明控制系統將為車間提供足夠的照度；下班時間，系統自動關閉部分燈具，或調暗燈光的亮度。如果有人加班就改為手動控制，避免能源的浪費。
電腦集中控制管理
傳統廠房照明電路分為眾多分路，各功能單元分布較為分散，如果要在現場進行照明的控制、巡檢很困難。通過場景控制面板或本地電腦控制終端，問題將迎刃而解。操作人員通過電腦系統軟件看到燈具布置點位圖，可對車間內燈具進行開關、編程等邏輯控制。并對燈具進行實時監測，燈光回路信息反饋電腦界面，燈具狀態輸出。
消防聯動管理
安防控制：在接收到安防、消防系統的報警后，自動將制定區域照明全部打開。使得在消防報警下最簡單的使用強啟進行控制。
安裝智能感應系統
倉庫有人時，提供100%的照明亮度；
倉庫無人時，照明亮度自動降低到10%；
如果檢測不到活動跡象時，將在一定時間內，將光通量降低到設定功率或者完全關閉燈管，亦可根據照度傳感器所測的車間光源照度，自動開啟或關閉燈具。如：
車間亮度低于光度設定值時，自動開啟燈光；
車間亮度高于光度設定值時，自動關閉燈光。
電廠智能照明系統配置預算清單如下
| 序號 | 設備名稱 | 技術參數 | 單位 |
| 1 | 4路開關控制模塊 | 用于4路負載設備的開閉控制 ，每路輸出的額定電流為20A。具有延遲開/關、樓道照明功能、總開/關、狀態值查詢回復、手動強切、場景功能、超載預警/電流檢測；邏輯運算：與、或，具有產品認證。 | 臺 |
| 2 | 8路開關控制模塊 | 用于8路負載設備的開閉控制 ，每路輸出的額定電流為20A。具有延遲開/關、樓道照明功能、總開/關、狀態值查詢回復、手動強切、場景功能、超載預警/電流檢測；邏輯運算：與、或，具有產品認證。 | 臺 |
| 3 | 12路開關控制模塊 | 用于12路負載設備的開閉控制 ，每路輸出的額定電流為20A。具有延遲開/關、樓道照明功能、總開/關、狀態值查詢回復、手動強切、場景功能、超載預警/電流檢測；邏輯運算：與、或，具有產品認證。 | 臺 |
| 4 | 智能控制面板 | 開關、調光、窗簾自定義控制，邊沿翻轉，場景功能，長、短按鍵功能，組合按鍵、獨立按鍵工作模式。 | 臺 |
| 5 | 智能網關 | 具有自動感知并設置網絡波特率（10/100MB)、對組報文進行過濾/通過或阻塞、對通訊控制報文進行透明轉發、監控總線的報文，并轉發至所有已建立的客戶端等功能。 | 臺 |
| 6 | 支線耦合器 | 實現隔離、延長、以及過濾等；系統功能;操作電壓：21-30V DC； 具有開放式EIB協議，具有認證證書 | 臺 |
| 7 | 系統電源 | 階梯總線電流LED指示器，可提示電源的負載狀態，方便工程調試；總線短路自動切換保護與延時自恢復輸出；可手動應急切斷；支持AC 85V~265V全球電壓輸入。 | 臺 |
| 8 | 中控軟件 | 1、支持當今各種流行的操作系統Windows 7/10，具有軟件通訊OPC-Server/Client接口等功能。 2、能通過中央監控室或分控室內的操作站對系統進行集中監控和管理。 3、應具有報警管理、日程表、歷史記錄、密碼保護、圖形化編程等軟件模塊 4、軟件系統協議必須符合開放性總線標準EIB協議，系統應具有適度的兼容性，不同品牌的元器件、軟件在此協議下可以無縫兼容，以保障系統運行的穩定性和維護保養的便利性。 5、 軟件系統具有完善的防范措施及較強的容錯能力。 | 套 |
| 9 | 專用通訊線纜 | 通訊線纜 | 米 |
| 10 | 輔材 | 扎帶、水晶頭、膠帶、軟管等 | 項 |
免調試的智能照明控制方案
根據項目現場情況，出現場布線拓?fù)鋱D，配置清單，安裝接線圖，保障現場電工方便安裝接線，電話、微信技術指導，遠程調試后臺系統。
