智能照明控制技術要求
本工程部分區域采用智能照明控制，智能照明應用范圍包括：主廠房區（汽機房、煤倉間、鍋爐房）、集控樓，應急照明不采用智能照明控制系統。智能照明采用W-BUS控制總線，支持總線手拉手式拓撲結構，采用柔性自適應控制策略，自動辨識不同應用場景、實現多樣性的智能化控制需求，可以對照明燈具進行亮度的強弱調節、場景設置、定時設置等功能操作。根據不同分區的照明特點，提供不同的系統配置方案，以達到可靠、安全、穩定、靈活、人性化、智能化、節能目的。現場通過總線控制方式進行通信，實現對照明各供電回路進行智能化控制、保護、監測，從而實現照明智能化。如：1.現場手動控制（開關或按鍵）；2.遠程控制（中控屏、電腦）；3.智能化自動控制。對電廠內照明設備的自動化控制 （時間控制、照度控制、調光控制、邏輯關聯控制等）；4.通過對照度的調節，實現參觀模式、省電模式、巡檢模式的相互切換，從而提高綜合管理自動化水平，達到節能效果。
發電廠總線式智能照明節能控制系統由一次回路智能型照明控制開關、二次自動化控制通訊管理機和后臺以及通訊網絡等組成部分構架而成。智能照明控制系統采用分層分布式的網絡體系結構，并根據地理位置分布需要使用有線通信連接或無線通信連接構成完整的網絡，分為管理層、通迅層、現場設備層三層結構。
管理層為邏輯控制系統監控層，系統完成對正常照明區域的統一集中監控管理。管理層應設置在工程師室，利用現有的監控主機，通過軟件管理層對智能照明系統狀態的實時監控與管理，可方便管理者在中控室對照明設備的管理（時間管理、場景時序邏輯關聯管理、設備運行數據監測等功能），管理層與通迅層由100M以太網(光纖)連接，應設置光纖接口，光纖接口箱為掛墻式安裝。

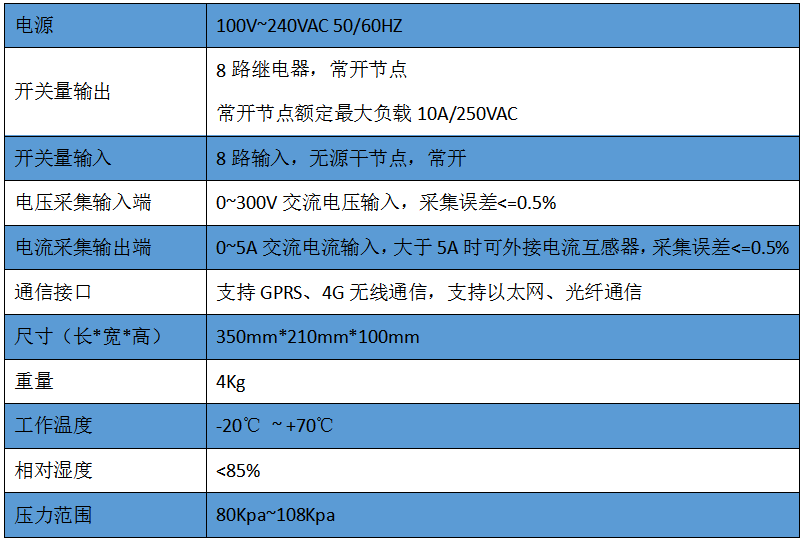

通迅層設置1套數據管理系統在主廠房區域和集控樓區域。系統對各智能照明箱回路進行監控。通迅層包含智能斷路器、通訊附件。通迅層對下（現場設備層智能照明箱）進行數據的采集；例如，電壓、電流等遙測量、開關狀等遙信量。通迅層對上帶以太網接口(光纖)，通迅層對下帶以太網接口(光纖)。通迅層對上（管理層設備）進行數據的發布上送。保證底層設備控制與操作的實時性。
現場設備層為安裝了智能斷路器的照明回路及智能控制器模塊（包括開關量模塊、調光模塊、照度傳感器）。每個照明配電箱中配置若干個智能照明開關，每個智能照明開關可控制一組燈具（燈具數量根據照明招標附圖確定）?，F(xiàn)場設備層或帶RS485接口，或帶CAN接口（須滿足本工程長距離信號傳輸速率的要求，滿足國標工業防電磁干擾能力的要求，滿足本工程照明容量的要求）。另外，每個智能照明開關均內置微處理器和存儲芯片，通訊傳輸速率根據現場需要，狀態反饋實時高效，傳輸距離長，抗干擾能力強，自我診斷能力強。
智能照明控制分三種控制方式：就地手動控制、遠程手動控制及遠程預設條件控制。其控制優先等級由高到低為：就地手動控制——遠程手動控制——遠程自動控制?？梢赃h程訪問和控制，支持觸屏使用，電腦和控制之間采用網絡連接，避免老的通信（RS485等）導致的接口問題。
智能照明控制系統應能實現：
數據采集功能：采集區域內開關狀態等遙信量等數據，能在10公里距離內可以有效傳輸(單模光纖)。
系統以太網的負荷率：以太網負荷率，在正常狀態下（同時處理模擬量更新處理30%，數字量變位處理20%）任意30min內正常＜15%，在事故情況下（同時處理模擬量更新處理100%，數字量變位處理50%）任意10s內：故障＜35%。
控制功能：控制中心可以隨意開關任何一組燈或開關自定義群組的燈，通過調節燈的亮度，實現參觀模式、省電模式、巡檢模式的相互切換。
自動控制功能：現場按預先設計好的時間計劃自動調節燈開關時間，設定控制策略；
自動巡測功能：系統中心可以自動巡測每組燈的開關狀態。
智能照明控制箱照明配電箱尺寸以及安裝方式的要求應滿足現場施工需求，并滿足設計要求。
集控室設置調光面板開關，對集控室正常照明回路進行調光控制。
2.11.2智能照明控制設計分工
投標方有義務與第三方進行積極配合工作（如與監控主機位置、信息接口、照明箱內開關匹配等，但不限于此），并且不能因此而影響相關（設計、交貨等）進度。
智能照明系統設計分工界限基本原則為智能照明系統范圍內的管理層、通迅層、現場設備層以及各層之間連接的的網絡、電纜敷設、清冊、機箱布置及接線等，皆由投標方負責設計及供貨，但不限于此。投標方負責設計范圍內圖紙須提交設計院審查，同時還需滿足以下要求：
投標方設計的智能照明系統范圍包括：主廠房區（汽機房、煤倉間、鍋爐房）、集控樓。實現參觀模式、省電模式、巡檢模式的相互切換，實現對各照明供電回路進行智能化控制、保護、監測、測量，從而實現照明智能化。事故照明、小動力回路不在智能照明控制范圍。
各個區域需實現如下功能：
2.11.2.1鍋爐房區域
（1）開/關燈：可以對照明回路實現時控自動開/關燈；
（2）遠程照明控制：可以通過后臺主機對所控燈具遠程控制；
（3）照明回路自由編組：被控照明回路可以根據需要編組控制，包括遠程管理組、智能開關管理組；
（4）每一層電梯口處應設計就地控制面板，可根據情景設定開啟該層所有照明。
2.11.2.2煤倉間區域
（1）開/關燈：可以對照明回路實現時控自動開/關燈；
（2）遠程照明控制：可以通過后臺主機對所控燈具遠程控制；
（3）照明回路自由編組：被控照明回路可以根據需要編組控制，包括遠程管理組、智能開關管理組；
（6）每層應設計就地控制面板（防爆等級），可根據情景設定開啟該層所有照明。
2.11.2.3汽機房區域
（1）開/關燈：可以對照明回路實現時控自動開/關燈；
（2）光感感應：應全天保證足夠亮度，同時要與自然采光相結合，自然采光不夠，照明回路燈具自動提高亮度，當自然采光足夠時照明回路燈具熄滅。
（3）遠程照明控制：可以通過后臺主機對所控燈具遠程控制；
（4）照明回路自由編組：被控照明回路可以根據需要編組控制，包括遠程管理組、智能開關管理組；
（5）每個區域燈具開關或者亮度調節就地控制面板可調(觸控面板)，檢修時全亮。
（6）樓梯間設置移動感應控制模塊，人來燈亮，人走延時調暗（現場可設定）。
2.11.2.4集控樓區域
（1）開/關燈：可以對照明回路實現時控自動開/關燈；
（2）遠程照明控制：可以通過后臺主機對所控燈具遠程控制；
（3）每個區域燈具開關或者亮度調節就地控制面板可調(觸控面板)，有人作業時全亮，無人作業時降低亮度。
（4）衛生間照明采用常規設計，不納入智能照明設計系統。
（5）每個區域燈具開關或者亮度調節就地控制面板可調(觸控面板)，檢修時全亮。
2.11.2.5控制系統示意圖：
2.11.2.6主要組件供貨范圍及數量
以下模塊、面板、元件數量為暫定數量，最終數量有可能適當增加，如有增加商務價格不予變化，請投標方參照招標附圖及規范書，在投標報價時充分考慮該因素。
| 序 號 | 設備名稱 | 設備型號 | 數量 | 備注 |
| 1 | 開關模塊 | 4路20A開關執行模塊 | 100個 | 鍋爐房、煤倉間、汽機房、集控樓 |
| 8路20A開關執行模塊 | 25個 | |||
| 4路0-10V調光執行模塊 | 55個 | |||
| 2 | 就地面板開關 | 按鍵控制面板 | 275臺 | |
| 7寸彩色觸摸屏 | 80臺 | |||
| 3 | 傳感開關 | 移動探測器 | 15個 | |
| 光照度傳感器 | 8個 | |||
| 4 | 系統元件 | 級聯模塊 | 130個 | |
| 電源模塊 | 20個 | |||
| 智能控制網關 | 20個 | |||
| 5 | 輔材材料 | 40口交換機 | 1臺 | |
| 光纖 | 3000m | |||
| 超六類網線 | 30000m | |||
| 光電轉換器 | 40個 |
2.11.3 系統硬件技術要求
2.11.3.1智能控制網關
（1）基于485 總線支持63 個終端設備；
（2）可自動識別在線設備，自動檢測設備故障，工程安裝與檢修方便；
（3）面板與執行的關聯采用列表形式，免去編程的麻煩，普通電工即可勝任；
主機可以通過網絡與IPAD、Andriod 觸屏組成強大的控制系統；
（4）主機數據可導入導出，避免重復工作；通過網口可本地或遠程下載數據；
（5）供電電源為安全電壓DC24V，具有控制接口與工程下載網口；
（6）標準35mm導軌式安裝，安裝方便。
2.11.3.2級聯模塊
（1）標準AC110~220V寬電壓供電，采用工業級DC-DC隔離電源模塊，提供DC24V,0.8A；
（2）具有隔離電路保護，可帶電熱插拔，內置進口全隔離通訊芯片，輸入輸出雙隔離；
（3）精化總線拓補環境，有效延長通訊距離300m左右；
（4）標準35MM導軌式安裝，安裝方便。
2.11.3.3開關執行模塊
（1）供電電壓采用安全電壓DC24V供電，帶消防強切功能、自鎖功能與互鎖功能；
（2）提供多路繼電器開關，每路可帶最大20A負載，每路帶電流檢測功能；
（3）模塊具備手撥開關，即使模塊斷電也可手動斷開、閉合繼電器；
（4）具備多回路順序延時啟動功能，避免同時啟動造成對電網的沖擊，繼電器回路開關抗浪涌能力在170A以上；執行場景命令后可立即向監控中心返回各個回路的實際開關狀態；
（5）采用總線通訊，支持在線刷新程序；
（6）標準35MM導軌式安裝，安裝方便。
2.11.3.4調光執行模塊
（1）供電電壓采用安全電壓DC24V供電；
（2）提供4個獨立回路，每個回路有獨立的標識，具有低端限幅、高端限幅、最大限幅以適應不同的負載；
（3）提供4路繼電器開關，4路0-10V調光接口，調光實現從0%-100% 100級調光；
（4）可設置各回路的開機初始值，模塊表面有LED狀態指示燈可顯示當前回路狀態，具有手動控制按鈕，在網絡故障時可手動控制回路的開關；
（5）具有過溫保護、斷路器保護功能，支持在線刷新程序；
（6）采用總線通訊，標準35MM導軌式安裝，安裝方便。
2.11.3.5 7寸彩色觸摸屏
（1）7 寸TFT 6,5000 色真彩色工業級屏幕，1024×600 高分辨率；
（2）自定16 組定時器，可在屏上校正時間，更改定時時間；
（3）單個操作可觸發多條指令，支持雙向通信；
（4）操作界面可編輯，圖形界面支持圖片、圖形、文字、3D 按鍵；
（5）供電電壓為安全電壓DC12V~24V，采用總線通訊；
（6）具有開放式界面編輯平臺。
2.11.3.6按鍵控制面板
（1）按鍵輸入：6按鍵；
（2）外觀顏色：黑色外框古銅拉絲面板，支持顏色定制；
（3）傳感接口：2個干接點，開關量信號；
（4）供電電壓：24V；
（5）標準86盒式安裝，支持多個面板無縫級聯；
2.11.3.7移動探測器
（1）工作電壓為安全電壓DC24V；
（2）適應廣角110 度圓錐面探測，微小動作即可觸發，靈敏度高；
（3）根據環境，探測器敏感度可調；夏季環境溫度接近人體溫度時探測器仍可照常工作；
（4）探測范圍直徑8-12m ，安裝高度可達9m；
（5）工業級設計，可在環境溫度-40℃～85℃下正常工作。
2.11.3.8光照度傳感器
（1）工作電壓為安全電壓DC24V；
（2）測量范圍寬：0LUX~200000LUX（分辨率為1LUX）；
（3）線性度好，傳輸距離長，抗干擾能力強，適用于室外；
