路燈管理系統智能化監控管理系統是基于Internet+2G/3G/4G無線公網通信+集中監控+電纜防盜技術架構，結合城市地圖地理信息 GIS 技術，對城市照明設施進行線控、點控、點測等多種科學有效的控制管理，以遠程遙測、遙控、遙信為基礎，建立起一個連接整個城市路燈照明設備網絡的無線通信平臺、資源管理平臺與監控管理平臺，從而提高城市照明設施現代化管理水平，為城市照明的控制調度指揮與規劃決策提供強大實用的手段，全面提高城市照明綜合控制管理的效率。系統適用性強，廣泛應用于城市道路、廣場、商場、高速公路、車站、碼頭、機場等燈光照明系統。
| 名稱 | 規格、型號及技術參數 |
| 控制終端模塊 | 1.規格：WJ3005-7 2.終端參數： 2.1遙控輸出：4組。為常開接點，用于操控中間繼電器從而控制操控或直接操控。接點容量為AC250V/5A。 2.2模擬量輸入：三相電壓、3路電流(基本型) 0~300V交流電壓輸入；0~5A交流電流輸入，來自電流互感器。測量誤差≤1%。 2.3開關量輸入：8路 2.4顯示：可在下列顯示器中任選一種：?液晶漢字顯示，具有二級國標字庫。 2.5實時時鐘：誤差≤0.12s/h，斷電正常運行10年。 2.6信道特征： 工作頻率：900MHz、1800 MHz 頻段。 發射功率：≤2W。 雜波輻射：≤25μW。 基準靈敏度：≤1μV。 3.終端功能 （1）能實時采集監控點的開關狀態； （2）能提供四路繼電器觸點輸出控制交流接觸器的吸合或釋放； （3）可顯示實時時鐘和終端當前采集的電壓、電流和功率值； （4）可顯示并修改終端當前的工作參數； （5）RS232通信功能，可與主臺軟件通信； （6）實時測量終端內的溫度； （7）RS485通信功能，可實現抄表功能。 4.輔材：線纜互感器等。 5.軟件平臺接入費：兼容玉溪市路燈智能化管理系統，另計。 6.通信費：電信，年/臺，另計。 |
| 控制終端模塊 | 1.規格：WJ3006 2.終端參數 2.1數據采集： 2.1.1 16路開關量輸入信號采集； 2.1.2 12（或24路）路交流電流采集； 2.1.3 3（或6路）路交流電壓信號采集。 2.2電能計量（可選）:單相或三相四線電能計量： 2.3單燈集中器（可選）;支持電力載波、 Zigbee 通信； 2.4開關量控制輸出：8路開關量輸出，無需中間繼電器可直接控制交流接觸器。 2.5通信能力：一路RS485通信。內置 GPRS / CDMA 雙串口模塊。通信地址：1~9999可設置。 2.6終端控制固件升級：支持 JTAG 現場升級以及通過 GPRS 的遠程升級。支持藍牙通信（可選），通過手機 APP 軟件與終端交互，實現數據查詢和參數設置。 2.7多時段開關燈，每回路一天最多支持四段開關燈時間，可存儲一年的開關燈時間。 (8）基站對時功能（ GPRS 通信方式， SIN 卡必須開通短信功能才能實現）。 2.9終端采用總線及功能模塊的設計理念，便于以后的功能擴展及維修。 2.10電源輸出：終端可輸出DC13.5V、900mA的直流電源供給現場外接設備使用，可恢復保險絲短路保護。 2.11三相四線開關電源供電。 3.主要技術指標 3.1數據采集 3.1.1開關量輸入信號采集 (1）光電隔離，16路開關量輸入信號采集，輸入信號為不帶電的“通”/“斷”切換觸點。 3.1.2交流電壓、電流采集 (1)6路（或3路）交流電壓采集，范圍：0~300VAC;(2)24路（或12路）交流電流采集，范圍：0~5A; (3）采集精度：≤1%。 3.2電能計量（可選） (1）精度：1%。 3.3開關量控制輸出 (1）光電隔離，8路開關量輸出，常開觸點，負載能力AC250v/30A;(2）觸點壽命：額定電流下不少于10次。 3.4通信 (1）一路RS485通信（光電隔離），波特率1200~115200bps可選。(2) GPRS / CDMA 通信，波特率1200~115200bps可選。 (3）通信地址：1~9999可設置。 3.6斷電參數保存與時鐘 (1)-20℃~70℃時，斷電數據保持時間為10年。(2）時鐘斷電維持運行時間為10年。 5.軟件平臺接入費：兼容玉溪市路燈智能化管理系統，另計。 6.通信費：電信，年/臺，另計。 |
| 8路智能時控器 | 1.規格型號：JCT.ZM08 8路智能時控器。 2.JCT-GPRS 4G無線通訊模塊 3.物聯網卡：1張，另計。 4.編程費用（含電腦控制界面編程、主機配置編程等）：1套，另計。 |
| 12路 智能時控器 | 1.規格型號：JCT.ZM12 12路智能時控器。 2.JCT-GPRS 4G無線通訊模塊 3.物聯網卡：1張，另計。 4.編程費用（含電腦控制界面編程、主機配置編程等）：1套，另計。 |
| 智能照明監控終端模塊（8路） | 1.品牌：浙江巨川 2.產品型號： 3.物聯網卡：1張，另計。 4.編程費用（含電腦控制界面編程、主機配置編程等）：1套，另計。 |
| 智能照明監控終端模塊 | 1.型號：PW-104； 2.1外殼材質： ABS 2.2輸入電壓： AC 100～240V 2.3通信方式： 4G 2.4輸出端口： 繼電器輸出，7.52-2P 端子*4 2.5輸出電壓： AC 220V 2.6額定電流： 16A（單路） 2.7工作溫度： -15℃～60℃ 2.8相對濕度： ≤50% RH 2.9顯示： 68mm*32mm LED 顯示屏（帶背光） 2.10防護等級： IP20 2.11產品凈重： 0.5kg 2.12尺寸： L179*W116*H52.5 2.13安裝： 35mm 標準導軌式安裝 3.編程費用（含電腦控制界面編程、主機配置編程等）：1套，另計。 |
| 智能照明監控終端模塊 | 1.型號： PW-112 ； 2.規格： 2.1外殼材質： ABS 2.2輸入電壓： AC 100～240V 2.3通信方式： 4G 2.4輸出端口： 繼電器輸出，7.52-2P 端子*12 2.5輸出電壓： AC 220V 2.6額定電流： 20A（單路） 2.7工作溫度： -15℃～60℃ 2.8相對濕度： ≤50% RH 2.9顯示： 43mm*26mm LED 顯示屏（帶背光） 2.10防護等級： IP20 2.11產品凈重： 0.9kg 2.12尺寸： L260*W90*H64.5 2.13安裝：35mm 標準導軌式安裝 3.編程費用（含電腦控制界面編程、主機配置編程等）：1套，另計。 |
| 軟件平臺接入費 | 兼容城市路燈智能化管理系統 |
| 通信費 | 電信 |
| 編程費用（含電腦控制界面編程等） | 需兼容市路燈智能化管理系統 |
| 主機電力腦 | 操作系統：win10；硬盤：1T；內存：8G；顯示器：14英寸。 |
| 物聯網卡 |

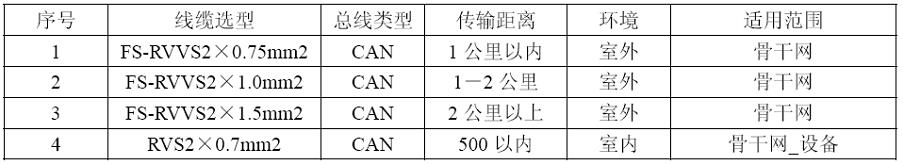

港口照明監控終端具體安裝調試操作步驟如下：
步驟一：斷開電源。
步驟二：打開接線柱盒，安裝sim卡，固定現場城市照明智能監控終端。
步驟三：按上述接線端子接線說明連接各線。
步驟四：合上電源。
步驟五：觀察城市照明智能監控終端液晶顯示、GPRS及電壓電流是否正常，判斷現場城市照明智能監控終端工作是否正常。
步驟六：檢查完畢，蓋上接線柱盒，清理現場。
接線端子定義表：
端子 說明 端子 說明 UA 電源端子A相電壓 YK1+ 遙控1端子正 UB 電源端子B相電壓 YK1- 遙控1端子負 UC 電源端子C相電壓 YK2+ 遙控2端子正 N 電源零線端子 YK2- 遙控2端子負 IA+ 支路3的A相電流入 YK3+ 遙控3端子正 IA- 支路3的A相電流出 YK3- 遙控3端子負 IB+ 支路3的B相電流入 YK4+ 遙控4端子正 IB- 支路3的B相電流出 YK4- 遙控4端子負 IC+ 支路3的C相電流入 YK5+ 遙控5端子正 IC- 支路3的C相電流出 YK5- 遙控5端子負 維護口 本地維護接口 YK6+ 遙控6端子正 YK6- 遙控6端子負
