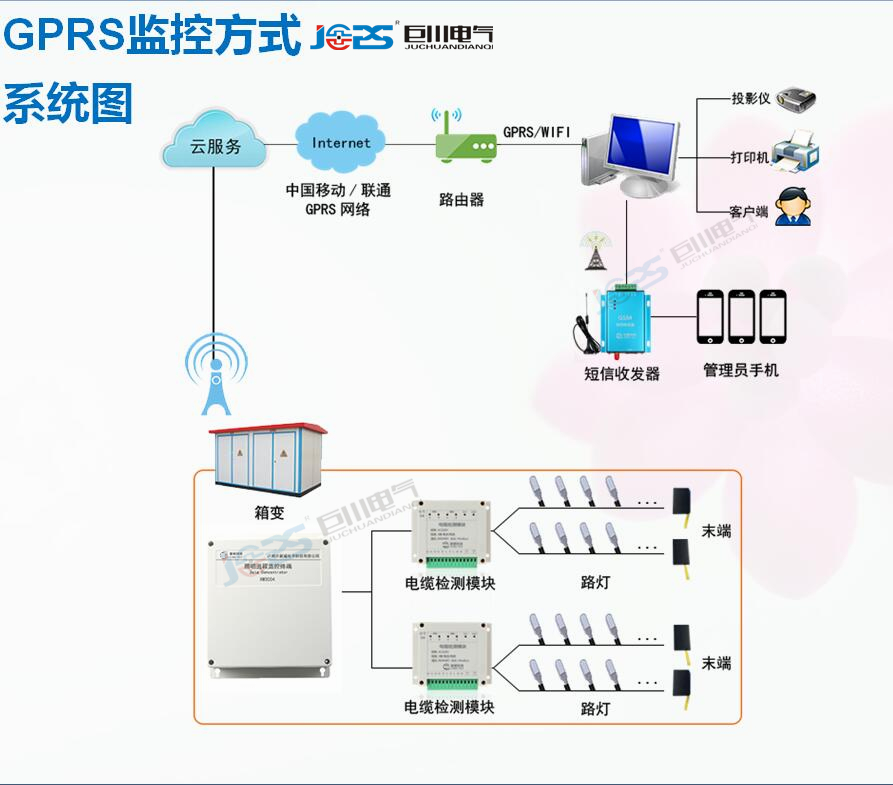

該路燈照明系統具有集中控制、節能、預警、信息采集、智能防盜，能及時應對各種突發事件和應急處理等功能。通過景觀照明節電系統可實現某區照明資產智能監控管理，減少城市照明巡查人員的人力投入和車輛使用;通過智能開關燈的管理，可延長10%的設備壽命，節約5%的電能。路燈系統基于GPRS無線通信技術，包含智能路燈控制器和城市照明智能管控系統(WEB、APP、PC端)兩大部分。集電量變送、采集、控制、MODEM、電源為一體，整機只有一塊主板，結構簡單，安裝維護方便。

路燈照明監控管理終端接口功能說明如下圖：

接線步驟：
   1、智能監控終端電源線、通信線要用固定的顏色，防止接錯，需要仔細檢查。
   2、每路調光輸出狀態都有對應的輸出回路指示燈相對應，有輸出，指示燈亮；否則，指示燈滅。
   環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈直射。

路燈控制器參數說明：

型號硬件功能說明：
? 12路模擬量采集（3路交流電壓、3路交流電流、3路無功功率、3路有功功率、功率數、總電量）；
? 8路開關量的采集（門開、紅外或煙感、變壓器溫度、接觸器吸合確認等）；
? 8路控制量的輸出，且具有定時自控功能（8路繼電器控制輸出，3路全夜燈3路半夜燈，兩路彩燈，可完成全夜燈和半夜燈自動開關燈控制功能，彩燈控制通道可與全半夜燈聯動）；
? PULSE為計數脈沖開關量輸入通道，可用于脈沖表電能計量；
? 1路光感探頭輸入，可在LCD顯示屏中顯示實時光感度，并可設置光感開關閥值；
? 具有高清LCD液晶中文顯示屏，清晰顯示電流電壓電量及運行狀態等相關參數；?
? 具有6位標準鍵盤，方便設置相關參數與手動控制，實現人機互動；
? 具有6個LED運行狀態指示燈，指示電源、通信、全夜燈、半夜燈、彩燈、故障等工作狀態。
? 具有拔插式GPRS通訊模塊，方便用戶選擇配置方案，將大大提高工程施工的靈活性，也易于維護；
? 具有RS232接口可與MODEM、電腦等設備通信；
? 具有RS485接口可與擴展測控板進行通信；
? 具有實時時鐘并且失電后繼續走時，確保時間的準確性；

照明監控管理終端使用與維護保養：
①、485總線不能低于16V，否則繼電器不能正常工作。
②、每回路通過合適的斷路器接入AC220V～240V電源。
③、為了繼電器的使用，應注意以下幾點。
(A)對于連接阻性負載時，每回路負載電流可以達到16A
(B)對于連接感性負載（有高電壓）、連接容性負載（有沖擊電流）時，每回路負載電流應小于16A。具體可根據實際負載的功率因數大小，選擇適當?shù)呢?fù)載，功率因數越小，選擇的負載就越小。
(C)尤其對于連接低功率因數負載時，如低功率因數節能燈、低功率因數電子鎮流器燈等，因沖擊電流大，為了保護繼電器使用，應適當減小負載，以降低沖擊電流。型號：FAC403A，F(xiàn)AC403C，F(xiàn)AC403B，F(xiàn)AC406A，F(xiàn)AC406B，F(xiàn)AC406C，F(xiàn)AC408A，F(xiàn)AC408B，F(xiàn)AC408C。
新制訂的路燈控制管理系統系列標準參考：
1)GB/T34923.1-2017《路燈控制管理系統 第1部分：總則》，實施日期：2018-05-01;
2)GB/T34923.2-2017《路燈控制管理系統 第2部分：主站技術規范》，實施日期：2018-05-01;
3)GB/T34923.3-2017《路燈控制管理系統 第3部分：路燈控制管理終端技術規范》，實施日期：2018-05-01;
4)GB/T34923.4-2017《路燈控制管理系統 第4部分：路燈控制器技術規范》，實施日期：2018-05-01;
5)GB/T34923.5-2017《路燈控制管理系統 第5部分：安全防護技術規范》，實施日期：2018-05-01;
6)GB/T34923.6-2017《路燈控制管理系統 第6部分：通信協議技術規范》，實施日期：2018-05-01。
更多照明智能監控管理終端|智能型景觀照明控制器|智能型路燈照明控制器|天文鐘|節電器|等亮度控制器|經緯度控制器產品信息，布線方法安裝說明歡迎聯系。
