目 錄
1… 總則………………………………………………………………………………… 3
2… 安裝概述………………………………………………………………………… 4
3… 安裝技術要求………………………………………………………………… 4
4… 供貨清單………………………………………………………………………… 6
5… 應遵循的主要標準…………………………………………………………. 7
6… 環境條件………………………………………………………………………… 7
7… 技術特性要求………………………………………………………………… 8
8… 試驗………………………………………………………………………………. 14
9… 標識、包裝和運輸………………………………………………………. 14
10 質量保證………………………………………………………………………. 14
11進度計劃………………………………………………………………………. 15
1 總則
1.1本技術規范書適用于某某公司35kV變電站站名設備大修（35kV新泉變電站、35kV松桂變電站、35kV辛屯變電站、35kV草海變電站、35kV金墩變電站、35kV六合變電站、35kV中江變電站、35kV朵美變電站）。共8個變電站戶外照明、室內照明，包括燈具、輔助材料的安裝和調試技術要求。
1.2本技術規范書提出的是最低限度的技術要求，并未對一切技術細節作出規定，也未充分引述有關標準和規范的條文，供貨方應提供符合本規范書和國家標準的優質產品。
1.3談判技術文件中應提供技術偏差表，并提供不低于所供產品技術要求的檢驗報告。偏差表中未提及的條款，則視同完全同意本技術規范書的要求。
1.4談判人或供貨方應已設計、制造和提供過同類產品，且技術參數應與本招標產品類型相類似，或較規定的條件更嚴格，如發現有失實情況，采購方有權拒絕該談判。規范書所使用的標準如遇與供貨方所執行的標準不一致時，按較高標準執行。
1.5規范書經買賣雙方確認后，作為合同的附件，與合同正文具有同等的法律效力。
1.6本規范書中涉及有關商務方面的內容，如與談判文件的《商務部分》有矛盾時，以《商務部分》為準。
1.7本規范書未盡事宜，均須遵守最新的國家標準(GB)以及國際電工委員會(IEC)標準以及國際單位制(SI)標準，及南方電網公司《電網建設工程安全和環境保護設施規范手冊》執行。
1.8合同簽訂后，供貨方應在2周內，向買方提出一個詳盡的供貨進度，以確保交貨期。
1.9如有延誤，供貨方應及時將延誤交貨的原因、后果及采取的補救措施等，向買方加以說明。
1.10供貨方應在供貨時向買方提供如下表所列產品相關資料：
| 序號 | 資 料 內 容 |
| 1 | 包括經國家相關檢驗機構鑒定的合格證書和符合國家、行業標準的產品證明資料，產品檢驗報告、出廠試驗報告、安裝使用、測試、運行、維護說明資料等(隨產品打包提供)。 |
2 安裝概述
2.1 拆除35kV新泉變電站、35kV松桂變電站、35kV辛屯變電站、35kV草海變電站、35kV金墩變電站、35kV六合變電站、35kV中江變電站、35kV朵美變電站共8個變電站全站照明的原有線路、燈具。
2.2重新布管敷設新線路，套管采用PVC20電工套管，電纜采用YJV 3*2.5電纜線，電纜線預計使用4200米，PVC線管預計使用2000米，并安裝燈具。
2.3在主控室內安裝戶外照明控制箱。
2.4燈具、線路、及控制系統安裝完成后并對8座變電站照明進行系統性調試。
3 安裝技術要求
3.1燈具廠家保證施工質量及人員安全，嚴格遵守現行有關規程、規范要求，作好施工安全的組織、技術、安全措施。并遵循某某供電公司各項管理規定。
3.2嚴格執行云南電網公司《電氣工作票實施細則》（修訂）的規定，按照規范要求認真填寫工作票。
3.3文明施工，因施工造成的破壞應自行修復。施工過程中不得影響正常生產運行，當日產生的垃圾應該歸類擺放，做到人走場清，垃圾嚴禁亂堆亂放在變電站周圍。
3.4遵循國家現行施工質量與驗收規范，并結合現場情況進行線路敷設、燈桿安裝、燈具安裝。施工前提供施工方案，審批通過后方可進行施工。
3.5 線纜安裝工藝要求：
3.5.1照明配電線路應按負荷計算電流和燈端允許電壓值選擇導體截面積；
3.5.2戶外場所的照明線路，采用阻燃銅芯絕緣電纜敷設；
3.5.3 戶內照明線路，采用阻燃銅芯線穿管敷設；
3.5.4照明線路穿管敷設時，導線截面積的總額不應超過管子內截面積的40%，或管子內徑不小于導線束直徑的1.4～1.5倍。
3.6導線統一采用穿管鋪設，管材主要選用PVC管，敷設管材需要用PVC卡子固定，一般性卡子使用數量為0.3～1米/個；
3.7線路、管道接頭采取良好的防雨措施，特別是管道呈現一定得坡度，水流可能損壞房屋墻壁或其他設施時，應采用滴水彎；
3.8 PVC管接頭，PVC管與照明控制箱接觸應緊密，縫隙應緊沿箱壁，管口與箱口位移不超過0.5mm；
3.9照明控制箱安裝應遵循易操作，不妨礙變電檢修和變電安全運行，美觀大方的原則；
3.10 PVC管相互連接的接頭、管口處，PVC管與控制箱和其他孔洞應用防火泥等進行封堵嚴實；
3.11 燈具支架安裝應牢固，平正，端部上下（左右）歪斜不應大于20mm，盡量做到安全、美觀大方，不妨礙生產生活；
3.12 支架直立安裝時，頂端順墻歪斜不應大于10mm；
3.13 支架垂直于墻壁安裝時，頂端宜上翹5°～15°，頂端沿墻壁歪斜不應大于20mm；
3.14 項目實施應有自檢驗收、單項驗收、竣工驗收、存在缺陷的要做好缺陷記錄，且做到發現一處缺陷消除一處。

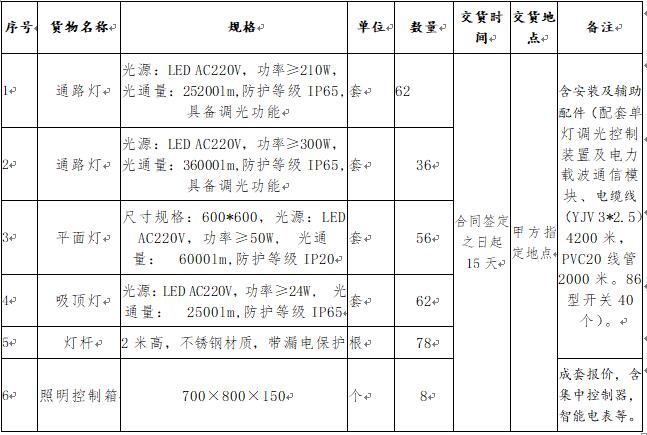

4 供貨清單
5 應遵循的主要標準
5.1供貨方向其他廠商購買的所有附件和設備，這些附件和設備應符合相應的標準規范或法規的最新版本或其修正本的要求，除非另有特別說明，將包括在生產期內有效的任何修正和補充。
5.2除非合同另有規定，均須遵守最新的國家標準(GB)以及國際電工委員會(IEC)標準以及國際單位制(SI)標準。
5.3供貨方提供的設備和配套件要符合以下標準但不局限于以下標準：
GB 7000.1 -2007 《燈具一般安全要求與試驗》
GB7000.7-2005 《投光燈安全要求》
GB 7000.11-1999 《可移式通用燈具安全要求》
GB4208-93 《外殼防護等級（IP代碼）》
QBYWKM206-48-2010 《昆明供電局變電站輔助設施配置標準》
GB 50034—2004 《建筑照明設計標準》
DLGJ 56-1995 《火力發電廠和變電所照明設計技術規定》
GB 7001-1986 燈具外殼防護等級分類
GB/T7002-1986 投光照明燈具光度測試
GB4208-1993 外殼防護等級（IP代碼）
這些標準提出了最基本要求，如果根據供貨方的意見并經用戶接受，使用優于或更為經濟的設計或材料，并能使供貨方設備良好地、連續地在本規范所規定的條件下運行時，則這些標準也可以由供貨方超越。
6 環境條件
1) 海拔：適用于云南省內各海拔地區
2) 環境溫度
最高溫度：+40℃；
最熱月平均溫度：+30℃；
最高年平均溫度：+20℃；
最低氣溫：-25℃；（戶外）
3) 太陽輻射強度：0.1W/cm2
4) 耐地震能力
地面水平加速度3m/s2；
地面垂直加速度1.5m/s2。
5) 濕度
日相對濕度平均值95%
月相對濕度平均值90%
6) 污穢等級
對于III級以下污穢等級的地區統一按III級防污選取設備的爬電比距。對于III級及以上污穢等級的地區統一按IV級防污選取設備的爬電比距。
7) 風速35m/s（離地面高10m處，持續10min的100年平均最大風速）。
8) 覆冰厚度：20mm
9) 安裝環境：戶外、室內
7 技術特性要求
投標單位在響應招標文件時，需要針對智能照明控制系統列出專門章節進行詳細闡述分析，內容包括但不限制以下方面：
1）可行性分析及設計方案。
2）系統構架。列出所包含硬件部分。
3）實現的功能。
4）售后維護計劃。
7.1通路燈
1）采用國際知名品牌LED芯片，高光效，節能效果顯著。光效≥120lm/W，支持無極調光功能，并配套單燈調光控制裝置及電力載波通信模塊。
2）外殼需采用鋁合金以及雙散熱結構設計：散熱筋+空氣對流散熱槽，降低燈具溫升，以保證LED溫度在正常工作范圍。
3）燈具防護等級在IP65以上，防水性能優良。
4）光源采用分散式并聯設計。
5）多種安裝方式，角度可調，具備坐式安裝、側壁安裝、吊頂安裝三種安裝方式。
技術參數
| 參數名稱 | 值/說明 | 值/說明 | |
| 額定功率 | ≥210W | ≥300W | |
| 額定電壓 | 220V?～50Hz | 220V?～50Hz | |
| 光源 | 類型 | LED | LED |
| 光通量 | ≥25200lm | ≥36000lm | |
| 平均壽命 | 10萬小時 | 10萬小時 | |
| 色溫 | 5700-6300K | 5700-6300K | |
| 顯色指數 | ≥80 | ≥80 | |
| 通信連接方式 | 有線 | 有線 | |
| 調光 | 支持 | 支持 | |
| 抗電壓波動 | 185-265V～ 50Hz | 185-265V～ 50Hz | |
| 功率因數 | ＞0.95 | ＞0.95 | |
| 電源效率 | ＞87% | ＞87% | |
| 防腐等級 | WF2 | WF2 | |
| 防觸電保護等級 | CLASS I | CLASS I | |
| 外殼防護等級 | ≥IP65 | ≥IP65 |
7.2 LED平面燈
1)尺寸規格：600*600，LED光源，無污染，壽命≥100000小時；
2)采用高透光率面板，應具備光線柔和，無眩光的特點。隔離電源，寬幅穩壓恒流驅動，適應電壓范圍AC185V-265V；
3)固態免維護LED綠色光源，高光效，長壽命。
4)高效率驅動電源配置，具有短路過壓保護功能。
5)外殼采用合金材料，防腐防銹；
6)嵌入式、吸頂式、吊掛式等安裝方式。
7)定制化產品：可根據需求選用調光、調色溫產品。
技術參數
| 參數名稱 | 值/說明 |
| 工作電壓 | AC220V～ 50Hz |
| 光源 | LED |
| 顯色指數 | Ra＞80 |
| 功率 | 50W |
| 色溫 | 2700K-6500K |
| 功率因數 | ≥0.90 |
| 壽命 | 100000h |
| 重量 | ≦3kg |
7.3 吸頂燈
(圖片僅供參考)
1）采用高透光率材料，獨特的導光技術，專業的配光設計，光線柔和均勻。
2）固態免維護LED綠色光源，高光效，長壽命。
3）高效率驅動電源配置，AC185-265V寬幅電壓設計，具有短路過壓保護功能。
4）采用封閉式結構設計，可防蚊蟲進入。
5）外觀簡潔大氣，吸頂式安裝方式。
6）采用5730LED燈珠，正面發光模式，光色均勻無區；
7）可頻繁開關啟動，無頻閃和眩光現象，顯色性能好。
8）使用壽命≥50000小時。
技術參數
| 參數名稱 | 值/說明 |
| 規格 | Ф330*H105 |
| 工作電壓 | 185-265V～ 50Hz |
| 功率 | 24W |
| 光源 | LED |
| 光效 | 72lm/W |
| 光通量 | 2000lm |
| 顯色指數 | Ra＞80 |
| 功率因數 | ≥0.85 |
| 色溫 | 2700K-6500K |
| 外殼防護等級 | Ip65 |
| 壽命 | 50000h |
| 材質 | ABS+PC |
| 外觀顏色 | 白色 |
7.4 照明配電箱
1）基本介紹
安裝方式：壁掛式安裝，規格：700×800，壁厚2mm。
回路設計：主回路電流≥63A，分支回路≥16A，設置6個回路，回路采用漏電保護設計，箱體具備可靠接保護功能。
通信方式：支持有線通信和無線通信功能。燈具與控制器之間采用電力載波方式對燈具進行供電及控制；控制器與監控電腦之間采用公司內部網絡進行通信，實現對燈具的后臺監控；在變電站范圍內采用手機訪問公司內部網絡方式通信。最終實現手機、電腦、現場等多種控制方式。
手/自動方式：具備就地手動和遠程自動控制功能。操作方便快捷。
控制器：具備分級權限管理，經緯控制、定時控制、邏輯和物理分組、分模式控制、無極調光等功能?？赏ㄟ^手機、電腦、現場等方式進行控制。
2）控制系統功能
分級權限管理：各省、市、縣的電網調度控制部門可在集控中心電腦上通過系統軟件對管轄權限下的各級變電站的照明進行集中遠程管理，管理的數量不受限制。
信息化管理：運行過程中的用戶信息、過程信息、數據信息、故障信息、監控信息、狀態信息、電能監控信息等可進行可視化統計分析管理。
報警功能：具備報警的信息標記、報表生成。
計劃任務：計劃任務的添加、刪除、修改、開啟、關閉?？筛鶕?jù)地理經緯度，自動計算變電產當?shù)厝粘鋈章鋾r間，按日（節季變化）動態精確調整開關燈時間，以達到節電節能、提高照明質量的目的，可根據實際需要設置照明組合，避免不需要照明區域被聯動浪費電能。
照明能耗管理：可能各級變電站照明系統的運行參數（電壓、電流、功率、耗電量等參數）進行采購查詢。
燈具控制：燈具的展示、廣播、組播、單點、多點控制電能電量查詢，燈具調光控制。
485設備： 485設備的展現，實時用電信息讀取，485設備的添加，支持CNIK300，PZ200z，PD750E-9SY等。
燈具管理：燈具的添加、刪除、修改、燈具的上報、禁止、編輯功能
8 試驗
8.1現場驗收的時間和條件由承包方根據現場安裝和調試的進度確定。某某供電有限公司有責任指導和配合承包方完成現場安裝的各項工作，并進行過程驗收。
8.2施工過程中造成設備、設施損壞，承包方應免費予以更換。
8.3竣工驗收。當工程施工全部結束，并全部完成某某供電有限公司過和驗收中提出的各項問題的整改后，由承包方提出書面竣工驗收申請，經某某供電有限公司批準后，由會某某供電有限公司組織驗收。
9 標識、包裝和運輸
9.1產品標志必須有名稱型號、出廠編號、時間和制造廠家名稱。
9.2賣方應以任何運輸過程中都能保護貨物不受到損壞的方式而設計和準備包裝。包裝應有足夠的強度能在短途搬運、貨物儲存和裝車、裝船中承受較大沖擊而不能散包或造成貨物外觀及功能受損。包裝如有特殊要求應根據需要在合同中明確。
9.3在貨物交付時應有包裝清單。
9.4運輸中應注意裝、卸，不能損壞包裝或使產品變形、損壞。
10 質量保證
10.1?供應商應保證其提供的產品及其附件是全新的，采用的是優質材料工藝，并在各方面符合合同規定的質量、規格和性能。供應商應保證設備及其組件經過正確安裝、正常操作和保養，在其壽命期內運行良好，在質保期內，由于供應商設計、材料或工藝的原因所造成的缺陷或故障，供應商應立即免費負責修理或更換有缺陷的零部件或整機。
10.2服務承諾：整套燈具保7年，7年內上門免費維護。
10.3光源要求：照明燈具要求使用免維護新一代LED光源，壽命長、維護量少、維護方便簡單，具備良好的工作穩定性、散熱性和寬幅工作電壓性能，同時應具備四防功能（防塵、防水、防震、防腐）和良好的電磁兼容性，不得影響生產設備的正常運行和生產人員正常的作業、應急照明需求。光源部件建議使用歐司朗、科瑞等知名品牌。
10.4在質量保證期內，由于供應商設備的質量問題而造成停運，供應商應負責盡快更換有缺陷或損壞的部件并賠償相應損失。設備的質保期保持不變。
10.5供應商應對合同設備的設計、材料選擇、加工、制造和試驗等建立質量保證體系，并在合同設備的整個制造過程中嚴格按其執行
10.6供應商從其他廠采購的設備，一切質量問題應由供應商負責。
11進度計劃
本項目于簽定合同后45天完工。
