基于RF433無線路燈單燈控制系統
針對日益廣泛的智能照明行業的發展，巨川電氣重點推出一款基于物聯網RF433 的無線無線
單燈控制系統的完整解決方案，整個系統由圖 1- 1 所示，通過現場控制中心 RF433 轉 GPRS網關，
將數據匯總，通過 GPRS 連接到互聯網，遠程監控中心通過聯網的路燈監控軟件，實現路燈的調光、
省電統計、損壞監測等功能。
其中，無線單燈控制器是專業照明控制系統中的一個重要組成部分，其核心芯片采用自主研發的
RF433無線通信模塊，配合專業的硬件和軟件設計，使產品具有功能強大，易實施、免布線、工
作可靠、易于維護等優點，是專門為智能路燈照明而研發出來的高性能路燈節能產品。

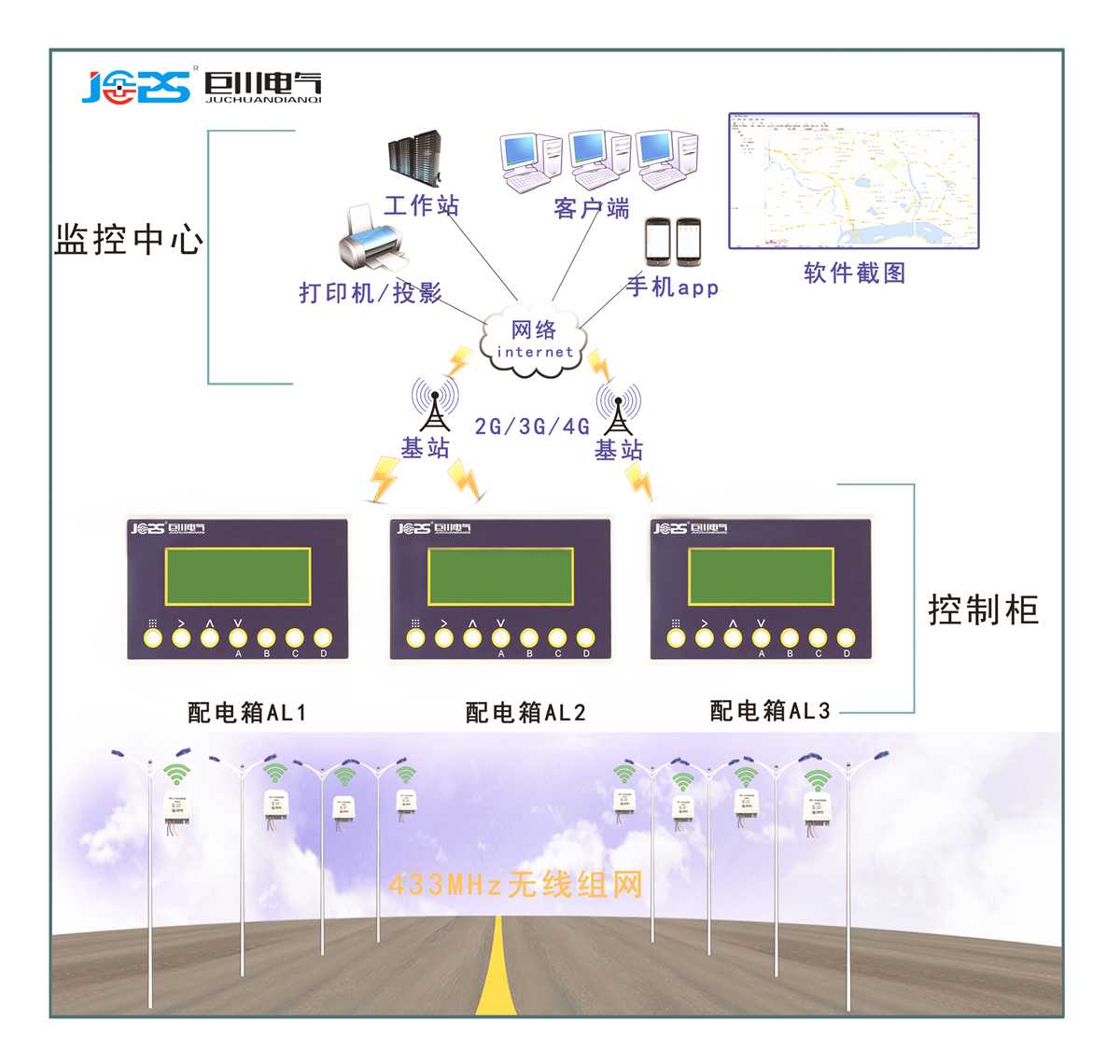

圖 1- 1 拓?fù)鋱D
巨川電氣解決方案特點
（1） 完善的功能
電壓電流功耗計量：
DC（1-10V）模式調光
照明設備故障報警；
2 路繼電器控制信號；
遠程互聯網+GPRS 網絡監控；
任意時刻節能模式調節；
（2） 內嵌網絡RF433協議
每個無線單燈控制器內置巨川電氣自主開發的RF433 無線傳輸協議進行自組網，免去了現
場布線的麻煩，大大節約了工程施工的成本，提高了安裝效率。
巨川電氣的自主開發的RF433無線傳輸協議歷經巨川電氣10多年來的不斷完善和發展，已
經廣泛使用在電力、工控、軌道交通、石油化工、照明等各種領域。是一個被市場和客戶認可的
可靠穩定高效的通訊協議。
接線圖
引線說明
圖 1- 2 外部接線示意圖
1、路燈接線方法如圖 1- 2 所示，交流信號 220V 電壓從控制器的 1 腳和 2 腳輸入。
溫馨提示：在接線時，需要區分零線和火線。
2、如果需要輸出調光信號時，將調光信號腳接到控制設備對應的控制信號線上。
如果沒有電源驅動器沒有調光接口，懸空調光信號線即可。
溫馨提示：控制信號為DC 1-10V 控制輸出,幅值為 10V。
1.05電氣參數
1.06 電源及功耗
除非特別說明，下表所列參數是指 Tamb=25℃時的值。
1.07交流電氣參數
| 引線說明 | 功能 | 說明 |
| 棕色 | 火線輸入 | 220V 火線輸入 |
| 藍色 | 零線輸入 | 220V 零線輸入 |
| 棕色 | 火線1輸出 | 220V 火線1輸出 |
| 藍色 | 零線1輸出 | 220V 零線1輸出 |
| 棕色 | 火線2輸出 | 220V 火線2輸出 |
| 藍色 | 零線2輸出 | 220V 零線2輸出 |
| 白色 | 調光信號+ | DC 1-10V 調光信號正極 |
| 黑色 | 調光信號- | DC 1-10V 調光信號負極 |
1.08 計量電氣參數
標號項目條件規格
最小典型最大單位
AC IN輸入端口額定工作電源50Hz200220260V
AC OUT輸出端口額定工作電源50Hz200220260V
I額定工作電流50Hz010A
1.09 RF 參數
標號項目條件規格
最小典型最大單位
Vtest測量電壓范圍200220260V
Itest測量電流范圍010A
PW有功功率22600W
Pt有功總電能0429496.0000kWh
標號WST2422Z說明
最小典型最大單位
帶寬433450MHz9個基本通道，9 個擴展頻段
接收靈敏度-106dBm
發送功率2023.5dBm
動態輸出范圍55dB
諧波-41.2dBm/MHz
1.10功能特點
● 輸入電源：AC200～260V 50Hz
● 輸出電源：AC 200～260V 50Hz負載電流： 0～10A負載功率： 0～2000W
● 具有電流、電壓、溫度、有功功率、無功功率檢測功能
● 可選配光照度傳感器輔助參考
● 具有交流開關和 DC 0～10V、電阻調光信號輸出的功能
● 具有過流保護、燈具狀況檢測、缺省亮燈等功能
● 適用于 LED 燈、高壓鈉燈、金鹵燈等燈具的開關和調光使用
● 基于安全的過載保護設計
● 無線頻點：433MHz ISM 全球免費頻段
● 無線信道：9 個
● 單網容量：60 個節點
● 網絡拓?fù)洌褐С中切途W(wǎng)、樹型網、鏈型網、網狀網
● 完善的 RF433 無線組網通訊協議
● 工業級工作溫度范圍：－40℃～＋85℃
1.11高壓鈉燈、疝氣燈、無極控制方案
路燈控制器內部的結構如圖 2 所示。
1.11.1 輸入與輸出
交流 220V 電壓從 AC 端口輸入，經過路燈控制板，可輸出 2 路帶繼電器控制的輸出，
接入2組高壓鈉燈（疝氣燈、無極燈）。
1.11.2 無線控制
在整個路燈的安裝過程中，無需使用控制信號線，采用無線 RF433信號作為數據傳輸，
大大減少了特別是舊燈改造工程的工程量。
1.11.3 電量檢測
為了更好檢測每個路燈的工作狀態，本路燈控制器可實現實行測量當前單燈的當前電
壓，流經當前單燈的電流，并計算出當前單燈的有功功率，總功率，在后臺服務器可匯總
單燈的月用電量，為改造智能路燈控制器后，節約的用電量，提供準備，合理的數據。
1.12LED 燈控制方案
控制器內部的結構如圖 3 所示。

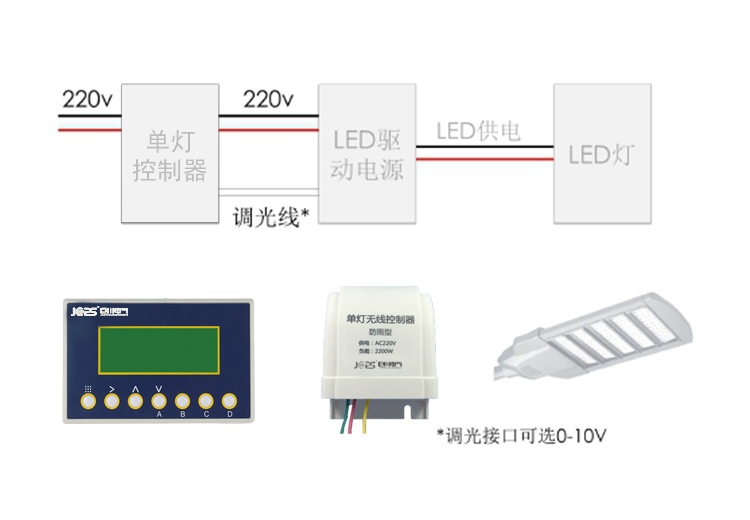

圖 3 無線單燈控制器 LED 調光燈接線框圖
.12.1 電量檢測
需要檢測的電量參數為：
輸入控制器的前端電壓；200~260V
通過控制器的總電流：20mA~10A
通過控制器的有功功率，消耗的總電能
控制器的電能參數
1.12.2 DC 1-10V調光
輸出 2 路 DC 1~10V 調光控制信號，接入到 LED 電源控制器的調光控制信號上，
如 DIM+和 DIM-。
1.12.3 硬件看門狗電路
防止出現程序死機。
2. RF433轉 GPRS 智能控制端產品手冊

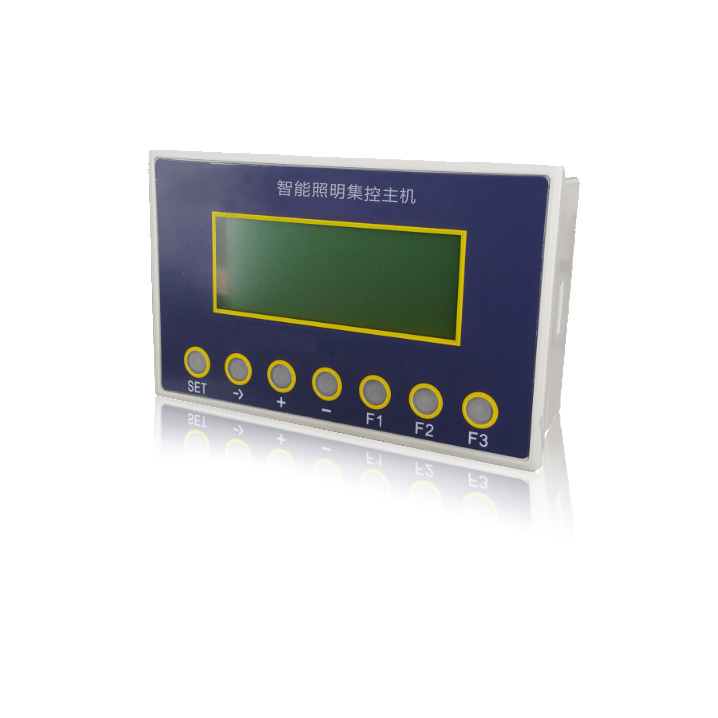

2.01產品外觀

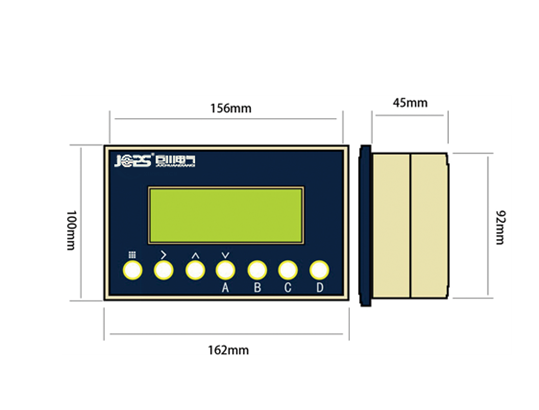

2.02 產品尺寸
2.03功能特點
■ 產品描述：通過移動網絡或互聯網接收控制命令，控制路燈及采集數據，存儲于數據庫；
■ 網絡制式：支持移動，聯通網絡，單卡通訊；
■ 通訊模式：連接上之后透傳；
■ 通訊距離：RF433端輸出功率 20dbm 支持空曠 2 公里通訊；
■ 配件清單：光感傳感器、GPRS 天線，RF433 天線；
■ 智能控制終端能夠?qū)崿F(xiàn)遠程控制路燈開燈、關燈、調光、路燈功耗采集；
■智能控制終端能夠控制無線路燈單燈控制器實現協議自組網功能；
3. 上位機軟件展示
圖 1-無線單燈控制系統界面
