近幾年來，在現代化醫院的發展過程中，由于電力諧波、電壓波動和電磁干擾等原因，醫院建筑供電設備中的非線性負荷(計算機、空調、變頻、 UPS、電子器件等)所占比例急劇增加，造成電磁環境和電能質量的急劇惡化，給醫院電氣安全和醫療檢測設備的正常工作帶來了嚴重的危害，已成為造成醫院手術環境危害的重要因素，其中電力諧波隊醫療設備的干擾尤其嚴重，極易影響設備的穩定可靠運行，因此對諧波的處理十分必要。

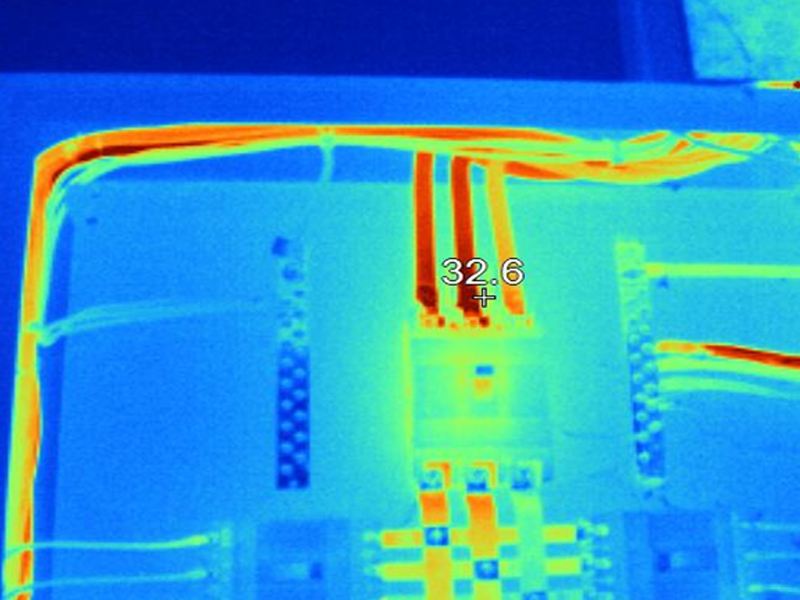

? 公用電網諧波是指一個頻率為基波頻率（即發電機產生的主要頻率）整數倍的周期性波形分量。醫院供電系統諧波主要產生于以下五類設備（表1）：
- 大型醫用診療設備：在醫院中，大型醫用診療設備一般為開關電源供電，開關電源設備會產生 3、5、7、9 次等諧波。
- 空調設備：醫院空調機房中使用的是變頻風機和空調。變頻器是大型諧波源，會產生大量 5、7、11、13 次等諧波。
- 照明設備：在醫院中，辦公室、診室、會議室、走廊等各個功能性區域都會采用節能熒光燈，因此會產生大量的諧波電流，其中 3 次諧波最多。
- 弱電機柜和 UPS 電源：現在隨著醫療智能化的發展，醫院中都建有弱電機房，其中大型弱電機柜和保證機柜正常運行的UPS 電源均為諧波源，會產生 3、5、7、9、11 次等諧波。
- 計算機以及其他醫用設備：計算機在診室、辦公室的大量使用會產生 3、5、7 次等諧波。
醫院供電系統諧波治理方案選擇及實施
1.諧波治理方案選擇
由于醫院既有大量的單相用電，其諧波含量小，但數量龐大，也有精密儀器、大量的放射設備和變頻器產生大量諧波，所以采用集中治理和就地治理相結合的治理措施。
由于醫院普通診療設備產生 3、5、7 次諧波，變頻空調設備除了產生 3、5、7 次諧波還伴有 9、11 次等高次諧波，大型醫療設備會瞬時產生大量高次諧波，所以針對不同變壓器所帶負荷的不同應選擇不同治理方案。照明和動力變壓器產生的諧波可以選擇無源濾波器進行治理，空調變壓器產生的諧波可以選擇APF有源濾波器進行治理，而大型醫療設備可以選擇并聯諧波保護器進行治理。
2.諧波治理效果分析
? ? ? ?由圖 1、圖 2和下圖?對比分析可見，有源、無源濾波器投入使用后， THD U 即諧波電壓總畸變率由 3.5% 下降了 0.1% 到 3.4%， THD i 即電流總畸變率由 27.6％下降了 23.4% 到 4.2％。諧波電流由不規則的波形改善至接近正弦波形態；4.2% 的電流總畸變率符合國標《電能質量一公用電網諧波》（GB/T 14549）中提出的THD I 小于5.0%的指標要求，也達到了IEEE 519/1992國際標準的要求。通過檢測，功率因數由 0.956 提高至 0.992，提高了設備的使用效率。
? ?通過對不同變壓器和大型醫療設備產生諧波的特點的逐一分析，根據諧波頻次的不同選擇有效的治理方案，并從中選擇最佳方案進行治理。通過對治理前后的圖形及數據進行比較可知方案實施后諧波抑制率達到 80% 以上。由此可見，諧波抑制取得顯著效果，達到預期要求。
