目前，建筑電氣防火領域往往需要電氣防火限流式保護器，以用于電氣短路限流，有效的降低電路短路帶來的危害，然而在實際使用中，存在這樣一種極端情況，即電氣防火限流式保護器啟動時負載就處在短路狀態。因此，需要設計一種開機流程安全啟動的電氣防火限流式保護器。

本文介紹一種電氣防火限流式保護器及其安全啟動方法，以實現一種開機流程安全啟動的電氣防火限流式保護器，保證電氣防火限流式保護器在負載短路的狀態下安全的啟動。

電氣防火限流式保護器，包括：交流電源，用于給其他模塊和負載供電；負載，為用電設備；電流監控模塊，用于對流經負載的電流進行監控以防止短路引起事故；開關模塊，用于在所述電流監控模塊監測到流經負載的電流過大時斷開供電電流通路。

具體實施方式

 圖1為一種電氣防火限流式保護器的結構示意圖。

以下通過特定的具體實例并結合附圖說明，本領域技術人員可輕易地了解其它優點與功效。亦可通過其它不同的具體實例加以施行或應用。
電氣防火限流式保護器，包括：交流電源10、電流監控模塊20、開關模塊30以及負載40。其中，交流電源10為市電網絡，用于給各電路和負載40供電；負載40為用電設備；電流監控模塊20，用于對流經負載40的電流進行監控以防止短路引起事故；開關模塊30為MOS管或其它形式的可控開關，用于在所述電流監控模塊20監測到流經負載40的電流過大時斷開供電電流通路。

為電氣防火限流式保護器的安全啟動方法的步驟流程圖。
S1負載線路.上電
S2電氣防火限流式保護器上電,電氣防火限流式保
護器的開關模塊處于關閉狀態
S3開啟電流檢測模塊
S4于電流監控模塊開啟完畢，開啟開關模塊，電流監控模塊實時監控電流
實時判斷負載是否工作正常S6
若負載正常工作，則電氣防火限流式保護器正常工作，若負載工作不正常，則電氣限流保護器實現限流，以保護電氣線路

步驟S1，負載線路上電。

步驟S2，電氣防火限流式保護器上電，即電氣防火限流式保護器獲得220v工作電源，該電氣防火限流式保護器的開關模塊(如MOS管)處于關閉狀態。

步驟S3，開啟電流檢測模塊。

步驟S4，于電流監控模塊開啟完畢，開啟開關模塊(如MOS管)，電流監控模塊實時監控電流。

步驟S5，實時判斷負載是否工作正常，在本發明中，由電流監控模塊實時監控電流判斷負載是否工作正常。

步驟S6，若負載正常工作，則電氣防火限流式保護器正常工作，若負載工作不正常(例如處于短路狀態) ，則電氣限流保護器實現限流，以保護電氣線路，例如斷開開關模塊(MOS管)，并開啟聲光報警。

于步驟S4之前，還包括如下步驟：監測電流監控模塊是否開啟完畢；若電流監控模塊未開啟完畢，則等待開啟完畢，若開啟完畢，則進入步驟S4。

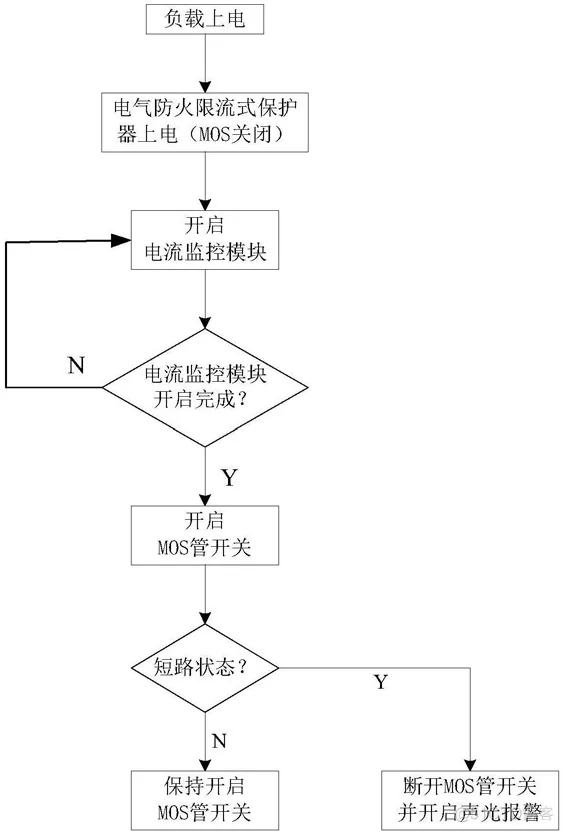

圖3為具體實施例之電氣防火限流式保護器的安全啟動過程的步驟流程

該電氣防火限流式保護器的安全啟動過程：

1、負載線路上電；

2、電氣防火限流式保護器獲得220v工作電源，電氣防火 限流式保護器的MOS管處于關閉狀態；

3、開啟電流監控模塊；

4、電流監控模塊開啟未完畢，則等待開啟完畢；

5、電流監控模塊開啟完畢，則打開MOS管，并實時監控電流；

6、若負載正常工作，則電氣防火限流式保護器正常工作；

7、若負載短路狀態，則電氣限流保護器實現限流，以保護電氣線路。

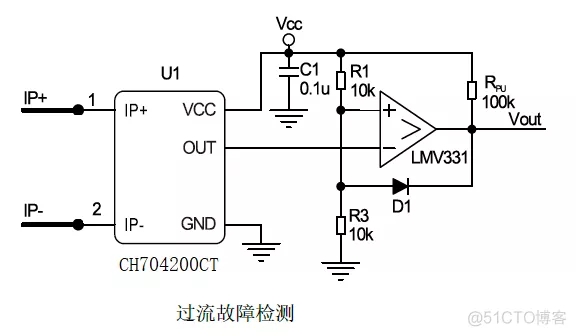

電流監控模塊主要由霍爾電流傳感器電路來實現
