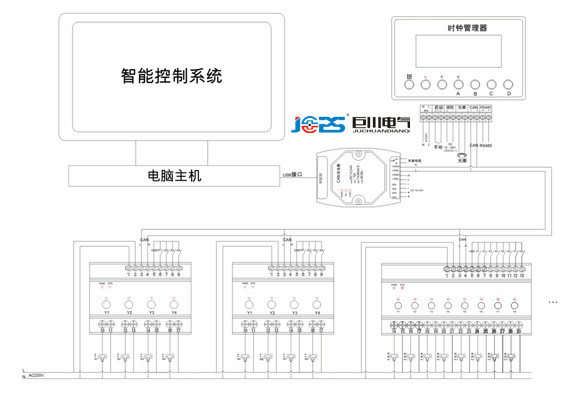

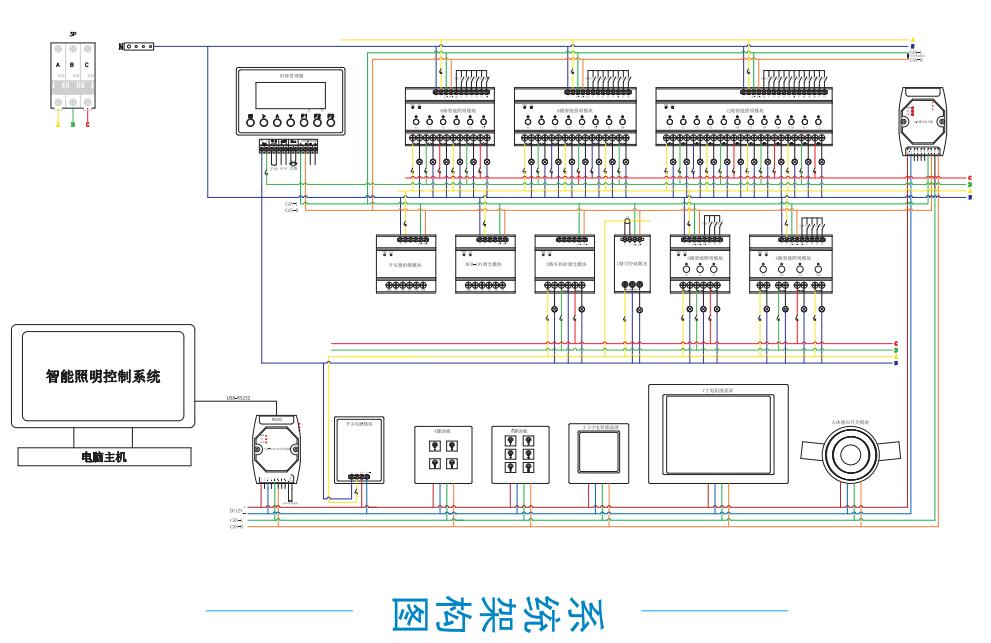

很多客戶在第一次接觸智能照明控制柜時，對于配電箱中的接線不熟悉，今天我們?cè)敿?xì)講講，各元器件接線規格及線纜選用。詳細接線請參照巨川W-BUS智能照明控制系統拓?fù)鋱D。智能照明控制系統在安裝布線時：

所有系統總線型號應選用RVV-4*1.5四芯屏蔽雙絞線、RVV-2*2.5屏蔽雙絞線。
智能照明模塊電源進線接線用普通電線，其他照明模塊與模塊之間通訊必須用屏蔽雙絞線接線，
照明控制模塊與智能網關、智能控制面板之間的 AB 通訊線用屏蔽線連接
多功能輸入模塊與紅外傳感器和照度傳感器之間連線采用RVV 4*1.5四芯雙絞線。

簡言之，除了進線用電線，其他一率用屏蔽線。

模塊如果用普通電線，就會造成通訊不上的問題。今天巨川電氣小編為您介紹在購買屏蔽雙絞線時如何選擇，如果使用了假冒偽劣的雙絞線，雖然不至于引發火災，也會對照明系統調試及通訊效果造成不小的麻煩 。

線纜選購金標準：

1.不要貪便宜  不正規廠家，常常屏蔽線實際長度小于標稱長度，成卷包裝的電線，國標規定每卷線的長度為100±0.5米，實際長度只有80米左右，如果其售價折合到每米，則并不便宜。除了長度問題，還會有材質不良，絕緣料容易老化等等問題。  2.買正規品牌產品。

偽劣屏蔽雙絞線具體鑒別步驟

1、看標簽。正規廠家生產的電線合格證的內容應包括：3C認證標志、認證編號、型號規格、執行標準、額定電壓、電線長度、生產日期、生產者、檢驗者、廠名、廠址、固定電話、防偽標示等。而假冒產品的標簽往往印刷不清或印制內容不全。

2、看表面。正規電線的塑料外皮軟且平滑，顏色均勻。在其表面，也應印有產品合格證上的數項內容，如：3C認證標志、認證編號、型號、額定電壓、執行標準、廠名等。同時，字跡必須清晰，不易擦掉。

3、試彎曲。可取一根電線頭用手反復彎曲，凡是手感柔軟、抗疲勞強度好、塑料或橡膠手感彈性大且電線絕緣體上無龜裂的就是優等品。偽劣電線絕緣層看上去好像很厚實，實際上大多是用再生塑料制成的，只要稍用力擠壓，擠壓處會成白色狀，彎曲4～6次就有斷線現象；

4、撕絕緣。優質的絕緣料都有一定的機械強度和柔性，輕易撕不開的。而劣質雙絞線用手能撕下或掐下來一塊；

5、看燃燒。按規定電線的絕緣層都具有一定的阻燃性。剝下一段絕緣層，用打火機進行點燃，離開明火后能繼續自燃的是劣質線。

6、驗厚度。截取一段絕緣層,看絕緣層的斷面是否有肉眼可見的氣孔，其線芯是否位于絕緣層的正中。不居中的是因?yàn)楣に嚥桓叨斐傻钠粳F(xiàn)象,有氣孔說明使用的絕緣料不合格。偏心嚴重最容易在較薄的一側漏電，有氣孔也是影響耐壓強度的。

7、看銅絲。優質銅絲的顏色是光亮偏紅，而劣質的銅芯線為紫玄色，偏黑、偏黃或偏白，硬度較大，雜質多，機械強度差，韌性不佳，稍用力即會折斷，而且電線內常有斷線現象。對于多股的軟電線，用掌心輕觸銅絲的頂端，感覺應平整，且無刺痛感，手感較為柔軟。否則就是劣質電線。
