智能照明控制系統在多功能辦公樓中應用的功能和優點：??
?三、設計依據?
《民用建筑設計通則》GB503522005??
《民用建筑電氣設計規范》JGJ/T 16-2008??
《智能建筑設計標準》 GB/T50314-2006??
《智能建筑評估標準》DG/T08-2001??
《智能建筑工程質量驗收標準》GB50339-2003??
《智能建筑施工及驗收規范》（DG/TJ08-601-2009 J10111-2010）??
國家建筑標準設計電氣裝置標準圖集、建筑電氣安裝工程圖集??
??四、產品選型
公司簡介??
愛默爾電子科技有限公司致力于照明控制系統的研究、開發及設計制造，被廣泛應用至公共建筑、體育場、會展中心、購物商場、別墅、豪宅、高檔酒店、辦公樓、大型超市等，目前已經完成200多個智能照明工程。其系統的穩定性，顯著的節能特性，在實際應用中得到了廣大業主的一致好評。就照明控制系統而言，愛默爾考慮的不僅僅是控制照明光源的發光照明場景組合；同時，也考慮到系統的經濟性、可靠性、實用性和系統運行后的節能特性以及整個建筑的智能化程度。??
??系統原理概述?
MRTLC照明控制系統是一個二線制的智能控制系統，主要用于對照明系統的控制。除此之外還可以與其他如背景音樂、消防、安保等系統聯動。??
系統所有的單元器件（除電源外）均內置微處理器和存儲單元，由一對信號線（UTP5）連接成網絡。每個單元均設置唯一的單元地址并用軟件設定其功能，通過輸出單元控制各回路負載。輸入單元通過群組地址和輸出組件建立對應聯系。當有輸入時，輸入單元將其轉變?yōu)閿?shù)字信號在系統總線上廣播，所有的輸出單元接收并做出判斷，控制相應回路輸出。??
MRTLC照明控制系統通過兩根總線連接成網絡。總線上不僅為每個組件提供24伏直流電源，還加載了控制信號。通過系統編程使控制開關與輸出回路建立邏輯對應關系。??
MRTLC照明控制系統元件采用模塊化結構、并已經有系統化產品、系統擴展方便。同時，通過專用接口元件及軟件，可能直截接入電腦進行實時監控，或接入以太網進行遠程實時監控。因此在設計時更加簡單、靈活。??
MRTLC照明控制系統為分布式控制，模塊化結構，可靠性高。任何控制模塊均內置CPU，每個輸入模塊（場景開關、多鍵開關、紅外傳感器等）都可直接與輸出模塊（調光器、輸出繼電器）通訊（發送指令 → 接受指令 → 執行指令），避免了集中式結構中央CPU一旦出現故障造成整個系統癱瘓的弱點。??
與BA系統的集成??
MRTLC照明控制系統是一個開放的系統，通過專用接口軟件，可方便地與其他系統連接，如樓宇自控系統、門禁系統、保安監控系統、消防系統等。??

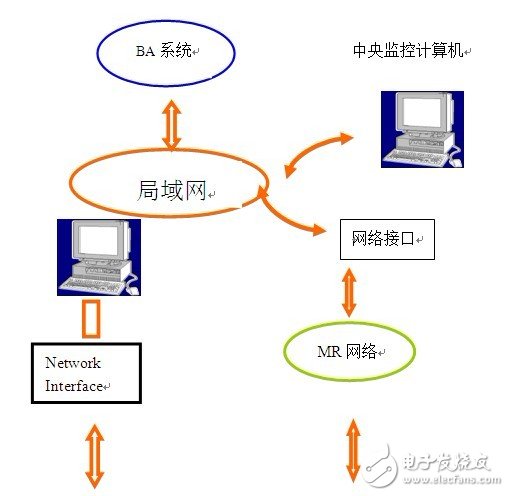

??系統結構圖
??系統拓?fù)鋱D
??
五、系統設計方案??
5.1公共區域照明??
走廊在辦公樓中是必不可少的，在辦公樓走廊的照明是最能體現智能照明的節能特點，沒用到智能照明時當走道沒有人經過的時候而燈還依然亮著，這就大大浪費了電能。智能照明系統可以設置1/2，1/3場景，根據現場情況自由切換。也可以設置紅外感應控制，在走道各出入口放置紅外感應設備，無人的時候，只需要開啟1/2或1/3場景模式，這時當有人經過走道時被紅外感應到，走廊燈就會全部打開，當紅外檢測無人時又會關閉部分燈具，這樣最大限度的節約了能源。??
控制方式：??
中央控制（在主控中心對所有照明回路進行監控，通過電腦操作界面控制燈的開關）??
紅外控制（全開、全關、隔燈開，隔燈關等模式）??
隔燈控制（利用隔燈的方式區分照明回路，實現1/3、2/3、3/3照度控制）??
現場可編程開關控制（通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路）??
??5.2 辦公區域
由于職員辦公區面積大，可以將整個辦公區分成若干獨立照明區域，采用可編程開關，根據需要開啟相應區域的照明。由于出入口多，故實現辦公室內多點控制，方便使用人員操作。在每個出入口都可以開啟和關??
閉整個辦公區的所有的燈，這樣可根據需要方便就近控制辦公區域的燈。同時辦公室內電動窗簾可與燈控進行聯動，根據室外照度情況通過觸摸面板控制窗簾升降。這樣，不僅方便使用人員操作，而且減少了電能的浪費，保護了燈具，延長了燈具的使用壽命。??
??控制方式：
中央控制（在主控中心對所有照明回路進行監控，通過電腦操作界控制燈的開關）??
現場可編程開關控制（通過編程的方式確定每個開關按鍵所控制的回路，單鍵可控制單個回路、多個回路）?
六、產品介紹??
?MRTLC 產品簡介?
MRTLC5000是由系統設備，照明控制器，現場裝置（如可編程開關、各種感應器）所組成的。??
??系統設備
安裝在中央監控中心，監控整個系統的所有照明回路，能夠有效分析和管理整個照明控制系統的所有設備。??
- 中央集中管理??
- 圖形模擬監控??
- 現場控制器的數據報告處理功能??
- 按照收集的信息數據產生事件記錄和日志??
- 監控照明回路的狀態??
??電腦系統
● 型號：DELL Precision T3400??
● CPU為Core 2 Duo E8400??
Wolfdale （雙核心）??
● 主頻3.0GHz??
● 內存2G??
● 硬盤250G??
● 2個RS-232口??
● 3個USB口??
● 24倍速DVD驅動器??
● 10/100/1000M自適應網卡??
● 鍵盤和鼠標??
● 語音卡，對講MIC和耳機，音箱??
● 22英寸液晶顯示器，顯卡支持雙顯及視頻輸出??
● 高速低噪音彩色激光打印機一臺，打印幅面 A4、分辨率1200dpi、打印速率、12頁/分、32M內存、并口、USB（含打印線纜）??
● 預裝Windows XP professional操作系統??
??網關
● 型號：GT/50-2??
● TLC總線和以太網之間信號轉換裝置??
● 故障復位功能-系統故障時復位按鈕??
● 傳輸距離：1.2Km??
● 35mm軌道安裝??
● 工作環境：-20℃～50℃，0～95%RH??
● 電源： 220VAC， 50Hz??
● 主要的作用是實現全面的信息共享，完成底層通用控制器、現場總線與上層工作站之間的信息傳遞，數據存儲，區域或遠端報警等功能??
● 可脫離中央工作站獨立完成所有控制功能，具有通訊服務接口，以保證可使用便攜式操作終端進行現場編程調試??
● 具有輸入、輸出能力，可連接模擬信號，開關信號、脈沖信號用于現場控制??
● 與中央工作站使用同一種語言并采用標準數據庫，可以同其他管理軟件實現資源共享??
● 具有10/100/1000M自適應以太網口，內嵌1500V電磁隔離，支持TCP/IP協議??
● 具有32/16/8個RS-232/485/422串行通訊口，帶15Kv ESD浪涌保護??
● 提供TCP Server、TCP Client、UDP和Driver等工作模式??
● 支持Modbus等規約??
??8路開關控制器
● 型號：8路 RL/50-8.16.N；??
● 每回路最大負載容量：16A??
● 繼電器即使在閉合的狀態下也不消耗電能，更利于節能??
● 繼電器壽命：大于10萬次??
● 具有網絡控制和手動控制兩種控制模式??
● 最多可存儲200個場景，場景運行時間0-9999秒??
● 具備多回路順序延時啟動功能避免同時啟動對電網的沖擊??
● 模塊發生故障時具有手動復位按鈕??
● 具有LED顯示回路的狀態及模塊的狀態??
● 每個回路、場景、區域、序列都有備注信息??
● 具有本機編程和測試功能??
● 具有遠程編程和檢測功能??
● 可向總線輸送電源??
● 具有手動控制按鈕，在網絡故障時可手動控制回路的開關??
● 執行場景命令后立即向監控中心返回各個回路的實際開關狀態??
● 每一個場景都具有啟用（Enable）和屏蔽（Disable）功能??
● 工作電源：AC220V/50HZ??
● 無負載功耗：小于3W??
● 工作環境：-20℃～55℃，0～95%RH??
● 外觀尺寸：234mm（W）*88.4mm（D）*70.3mm（H）??
● 安裝方式：標準35mm定導軌安裝??
?6鍵可編程控制面板?
● 型號：6鍵 SW/50-6.T??
● 實現多種功能：?jiǎn)?開，單-關，單-開/關，組合-開/關，調光，場景選擇??
● 有一聯兩鍵、兩聯四鍵和四聯八鍵等多種規格選擇??
● 可通過發送命令對面板啟用或者禁用的設定??
● 帶LED夜間背光突顯按鍵狀態功能??
● 安裝方式：標準86盒安裝??
● 可任意更換按鍵標簽??
● 軟件和硬件的網絡ID碼設置??
● 工作環境：-20℃～55℃，0～95%RH??
● 工作電源：DC12V～DC30V??
● 無負載功耗：小于1W??
● 無須斷電的軟復位功能??
● 能通過遙控器控制??
● 具備場景功能??
??紅外動態傳感器
● 型號：吸頂式紅外感應器：IR/50-1.A??
● 尺寸：吸頂型—159mm（W）×41mm（H）×59mm（D）??
● 感應方式：紅外+微波復合感應??
● 延時時間：0秒~12分鐘??
● 耐久性：-10～60℃，0～95%RH??
● 電流：15mA??
● 需要多功能輸入模塊配合??
● 電源：DC 9-13.5V??
● 探測距離：30米（單方向15米）??
● 覆蓋面積：直徑7-9米??
1路多功能輸入模塊（86盒安裝）??
● 型號：IP/50-1.AD.A??
● 可與任何類型的傳感器配合使用??
● 可接收開關量傳感器信號??
● 可接收模擬量傳感器信號??
● 傳感器信??號發生變化時立即響應發送場景命令
● 場景可以設置延時發送時間??
● 可向傳感器提供不同的工作電壓：DC9V、DC12V、DC15V??
● 軟件和硬件的網絡ID碼設置??
● 無須斷電的軟復位功能??
● 可通過發送命令對模塊禁用和啟用的設定??
● 具有遠程編程、管理、檢測功能??
● 工作電源：DC12V～DC30V??
● 無負載功耗：小于1W??
● 工作環境：-20℃～55℃，0～95%RH??
● 外觀尺寸：86（W）*86m（D）*29.2mm（H）??
● 安裝方式：標準86盒安裝??
??照明控制系統軟件
照明控制系統的專用軟件WINTLC具有穩定性，能有效管理和控制系統，操作界面友好、簡單易學等特點。而且，可與TCP/IP網絡兼容，也可實現在網絡上進行控制。??
中央監控軟件主要功能如下：通過接口軟件監視、控制現場回路。??
通過中央監控軟件可以完成以下主要功能：??
實時監控：可將照明系統的狀況用圖形模擬顯示在監視器上，操作者可在屏幕上觀察到燈具的實際開關狀態，并可通過鼠標點擊燈具圖形來控制各個回路。??
場景控制：在軟件菜單上可設置多種場景模式，使用時只需點擊相應的模式，系統自動執行。場景模式根據需要可增減和修改。??
時間控制：根據季節、作息時間、照度變化編制好時間控制程序，回路自動按程序開關。??
數據采集：系統可定期采集照明系統的各項數據，便于掌握燈具的使用時間和電費的自動記錄。??
系統安全：監控軟件內設置安全密碼，對不同的操作人員的權限進行限制，根據用戶要求不同權限的操作人員進行不同的操作。??
