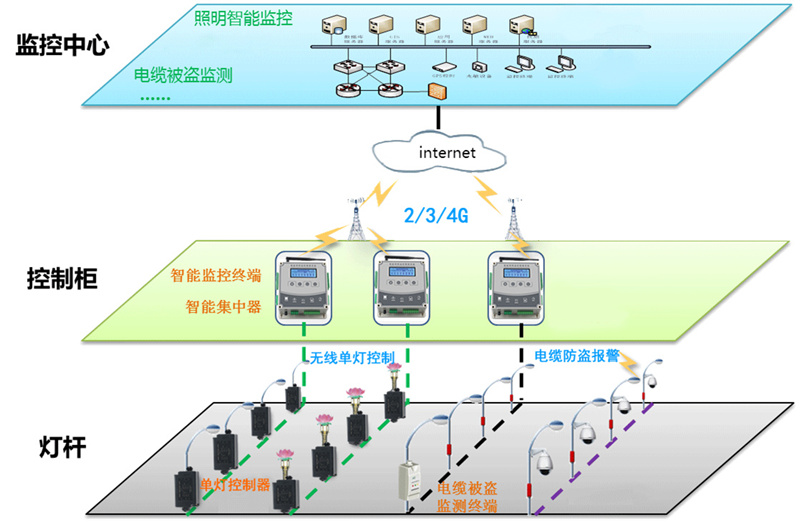

?? ? ? 路燈系統基于GPRS無線通信技術，包含智能路燈控制器和城市照明智能管控系統(WEB、APP、PC端)兩大部分。集電量變送、采集、控制、MODEM、電源為一體，整機只有一塊主板，結構簡單，安裝維護方便。景觀智能監控終端采用符合工業產品標準,能夠滿足照明監控需要。終端標準通信接口,能夠與無線數據傳輸終端通信,主要完成數據的采集和處理、控制輸出和進行數據通信、主動報警、接收遠程命令、開關燈等功能。

路燈控制器參數：
工作電壓220V
功率消耗小于5W
標準通訊RS485通訊接口
檢測回路24路
重量382G
外觀尺寸162100/45MM 電箱開孔15692MM
[使用環境] 溫度 -20 ～ 70℃ 濕度< 90%
[接點輸出] 4路 繼電器輸出
[時間誤差] ＜1分鐘每年
[光控功能] 分50級光度計
[開關量檢測] 4路
[遙控通訊] 固定IP或者域名
[模塊通訊] Modbus標準接口RS485
[安裝方式] 面板開孔嵌入式 / 底板支架式

景觀智能監控終端 無線控制器硬件功能
  4路控制器的輸出，且具有定時自控功能（SXH-JGMZD-08 8路繼電器控制輸出，3路全夜燈3路半夜燈，兩路彩燈，可完成全夜燈和半夜燈自動開關燈控制功能，彩燈控制通道可與全半夜燈聯動）；
  PULSE為計數脈沖開關量輸入通道，可用于脈沖表電能計量；
  1路光感探頭輸入，可在LCD顯示屏中顯示實時光感度，并可設置光感開關閥值；
  具有高清LCD液晶中文顯示屏，清晰顯示電流電壓電量及運行狀態等相關參數；
  具有4位標準鍵盤，方便設置相關參數與手動控制，實現人機互動；
  具有4個LED運行狀態指示燈，指示電源、通信、全夜燈、半夜燈、彩燈、故障等工作狀態。
  具有拔插式GPRS通訊模塊，方便用戶選擇配置方案，將大大提高工程施工的靈活性，也易于維護；
  具有RS232接口可與MODEM、電腦等設備通信；
  具有RS485接口可與擴展測控板進行通信；
  具有實時時鐘并且失電后繼續走時，確保時間的準確性；

控制方式：
  智能手機遠程控制
  本產品支持智能手機通過客戶端專用軟件，隨時隨地接入系統進行手機界面化交互操作，從而使開關燈操作和設備狀態查詢等不再受時間、地點、環境條件的限制。用戶可依托我司建立的云計算數據處理中心平臺（SaaS），無須自建數據庫和服務器等軟硬件平臺，實現靈活方便的照明控制應用功能，大幅降低投資成本和維護成本。
目前適用的操作系統版本有：
1.iphone操作系統，即iOS
2.Android操作系統 。
路燈系統接線:
I. 控制器進線側零火線與路燈原供電線路連接，接地線接地。
II. 控制器出線側零火線、地線與燈具調光電源零火線、地線連接
III. 控制器出線側 0~10V 調光線接調光電源的 0~10V 調光信號輸入端。
