? ? ? 路燈照明采用路燈遙測遙控設備進行智能遠程監控，新建照明控制柜除安裝必備的電器開關外，必須安裝WJ-3005C路燈無線監控終端設備和電纜防盜設備；必須保證監控設備和防盜設備與市路燈無線監控系統正常通訊聯網，確保新建路燈設施可靠納入市路燈數字化管理系統．照明控制柜和穩壓器柜為戶外防水、防腐密封型．照明控制柜交工驗收時，施工單位更換為市政公用事業服務中心城市照明部相一致的專用鎖頭．

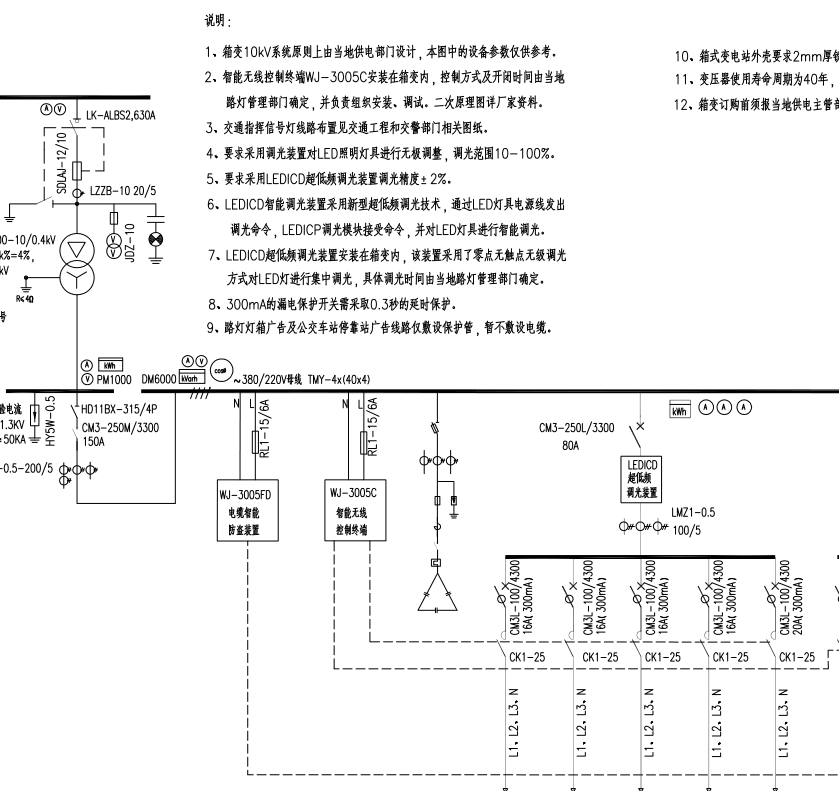

照明配電箱系統圖設計參考如下：

智能無線控制終端WJ-3050FD電纜防盜裝置設計說明’的具體標準說明如下：

智能無線控制終端功能指標?
① 三相交流總電壓、總電流搶入檢測．總路及各支路有功、無功、功率因數．?
② 12 路交流電流輸入檢測．?
③ 經緯度設置 ，自動計算每日開關燈時間．?
④ 中心軟件可實現對WJ-3005C終端設備的遠程控制，開關燈、遠程復位，同時也可以手動開關燈．?
? ?終端設備可顯示網絡狀態，當前 IP 地址、信號強度等．
⑤ 終端設備可記錄 10 天的每日開關燈記錄．
? ?終端設備可顯示箱體溫度、當前時問、開關燈時間等．?
⑥ 終端設備可查詢總路和各個支路的當前用電量、實時電壓、電流、有功無功、功率因數等．
? ?處理芯片具有記憶功能，可實現斷網后自動運行，自動控制開關燈．?
? ?系統具有自動報譽功能．（以下情況自動報警）
? ?電壓、電流超過上下限時自動報警
? ?開關跳閘或保險絲熔斷時自動報警
? ?白天亮燈或夜晚熄燈等開關燈異常時自動報警
? ?供電線路斷電時自動報警，自動運行備用 UPS 電源．
? ?通信異常時自動報警．

控制終端安裝示意：

6 ．燈具：采用LED燈．整體燈具的防護等級采用 IP65 ，滿足日常管理、維護的要求．
關于 LED路燈其體要求：系統效率不低于 110 LM/W ，整燈防護等級 IP65 ；光源的相關色溫3000K 。取光源顯色指數（RA）不低于 70 。；燈具的功率因數大于 0.9 ；配有 10KV浪涌保護器．燈具具有防墜落功能，燈具防墜落鏈采用白鋼材質，長度大于等于40CM．
燈具要求滿足 《 燈具第一部分：一般要求與實驗 》 GB7000.1 和 《 燈具第2-3 部分：特殊要求道路與街路照明燈具 》 GB700O.203 等規范要求及通過 3C 認證產品．
?7 ．燈桿：燈桿門具有防盜功能，防盜鏈采用白鑰材質，長度 40CM 以以上．路燈仰角不超過 15 度，懸挑長度不超過安裝高度的1/4 ．燈桿材質選用 Q235 鋼材，厚度＞4M.燈桿內外整體熱彼鋅處理，做局部結構強化處理，機械強度及各項技術指標應滿足 《 鋼結構設計標準 》 GB50017 ．鍍鋅前燈桿縫應處理光滑平整，表面無焊斑雜質；熱俊鋅后表面光滑整潔，不允許有二次焊接、補焊、補漆現象． 8 ．路燈桿信息牌編號與城市照明部原有路燈桿信息牌一致，安裝時與市市政公用事業服務中心城市照明部聯系．?
9. ?防雷接地保護： PE線與照明控制柜，燈桿等金屬設備連接成網，其重復接地電阻巨值小于等于4歐姆．配電線路的分支、末端及中間的適當位里做重復接地并形成聯網．接地極理深：接地極上端距離地面 1 米．接地系統裝置采用角鋼接地極 L50*50*5MM，L=2.5米，水平問距 5 米，接地極連接扁鋼-50*5MM（ L=30 米）。 Φ16 圈鋼（長 2 米）、 Φ28方墊（尺寸 70*70*4MM），焊接后要求整體熱鍍鋅處理．接地裝置具體位置應根據現場情況設定．接地位置盡量在線路末端，可以根據現場土質等情況，更換接地位 1 ，但接地電阻必須滿足技術要求，當不滿足時，應自行增設接地裝置并經甲方、監理同意或采用甲方認可的其他方法以滿足要求．每套控制柜和穩壓器柜分別引兩套接地裝置，穩壓器柜和控制柜接地裝里應等電位連接，接地電阻小于等于4歐姆．?
10、在路燈土建施工過程中，如無法進開地下管線或地下構筑物時，請會同設計人員、建設單位，現場監理及施工單位共同協商解決．?
11 、現場施工中注意保護地下管網等設施，如有損壞一切報失由施工單位負責．?
12 、道路挖掘時注意保護人行橫道斑馬線、交通標線、交通指示牌、隔離樁等公共設施，如有破損，由施工單位自行解決．瀝青路面切釗線時，要整齊成一條直線．?
13 、電統管溝挖掘?qū)挾葹?0.6 米．藉挖掘并恢復瀝青路面、水泥路面、理石路面按照 1 米寬度計，方磚步道和綠化路面按照0.8 米寬度計．管溝施工完畢后，各路面的恢復應與道路或綠化管理部門協調配合完成．管線數設完成后，要求回填及時，做到一檔一恢復，管溝不得開放式施工，恢復后與原有路面一致，并保持路面清潔無雜物．多余渣土排放要及時，不準許過夜．路面破開時，方磚等物品要擺放整齊，渣土超出 3米要做防塵覆蓋．
14 、新建路燈電纜番要與附近原有照明設施街接時．要與路燈管理部門聯系，經路燈管理部門確認后，新建電統才能與原有照明設施連接
15 、電纜在電纜井內要留 2M 余量 ．電纜在每基路燈桿內要留預留量與燈門上端一平。燈桿內電統接頭在 l0CM以上并掛錫．纏繞 3 層以上塑料電布，并做熱縮頭處理。
