辦公室方案照明技術指標
    1、根據色溫與照度視覺舒適性關系，主要辦公區域的重點照明色溫我們?cè)O(shè)定為4000K，不同辦公區域的工作面平均照度如下：辦公區域平均照度為500lx，會議室平均照度分別為300lx左右并加入LR/S 2.16.1調光系統及6122/01-82-500感應器，電話會議室平均照度在150lx-200lx，同時充分引入晝光照明的引入，通過6131/20-24-500日光感應器實現平衡自然光、人工光與人的關系，確保人們的生物節律在辦公室保持穩定與平衡，提升工作熱情與效率。
    2、基于不斷尋求創新的品牌基因，巨川在照明技術指標中加入更具領先優勢的調光控制系統，實現對燈具的單獨及分組控制，實現不同場景、不同時間段的控制與管理，在辦公室可以實現根據人體節律進行變化的光環境，提供令人愉快的工作氛圍。
    3、在辦公室燈具款型組合中，我們根據不同的功能分區，如：辦公工區、會議室、公共會客區、休閑茶歇區、電話會議室、儲藏間等區域分別提供了不同的燈具選型，滿足重點照明、氛圍照明、基礎功能照明等不同需求。

調光控制單元
主要功能?FEATURES：
開關功能
相對/絕對調光功能
狀態報告功能
場景/預設值功能
序列功能
組合場景功能
電 源:
總線電源 : 21V ~ 30V DC，通過總線獲得
輔助電源 : 95V ~ 255V AC 50/60Hz 總
線電源功耗 ： <360mW
溫度范圍 :
操作和指示:
紅色LED及按鍵用于分配物理地址
綠色燈閃爍指示設備工作正常
輸出參數 ： 230V AC 50/60HZ，可控硅調光
最大負載 ： 每路最大1A
最小負載 ： 每路10W
功率損耗 ： 每路最大5W
溫度范圍:
運行： 3 5 ℃ ~ + 45 ℃
存儲： 3 25 ℃~ + 55 ℃
運輸： 3 25 ℃ ~ + 70 ℃.
型號規格匯總：
bus?? ?10092338 ? ? ?LR/S 2.16.1?? ?日光燈調光器，2路，16A，1-10V?? ?
i-bus?? ?10092337?? ?LR/S 4.16.1?? ?日光燈調光器，4路，16A，1-10V?? ?
i-bus?? ?10095562?? ?LF/U 2.1 ? ? ? 吸頂式光亮感應器，配合LR/Sx.16.1使用?? ?
i-bus?? ?10074793?? ?SD/S 2.16.1?? ?熒光燈調光器，2路，1-10V，16A，標準導軌安裝?? ?
i-bus?? ?10074794?? ?SD/S 4.16.1?? ?熒光燈調光器，4路，1-10V，16A，標準導軌安裝?? ?
i-bus?? ?10074795?? ?SD/S 8.16.1?? ?熒光燈調光器，8路，1-10V，16A，標準導軌安裝?? ?
i-bus?? ?10082097?? ?UD/S 2.300.2?? ?通用調光器，2路，300VA,標準導軌安裝?? ?
i-bus?? ?10117004?? ?6197/12-101-500?? ?通用調光器， 4X210VA~1X840VA?? ?
i-bus?? ?10117005?? ?6197/13-101-500?? ?通用調光器， 4X315VA~1X1260VA?? ?
i-bus?? ?10117006?? ?6197/14-101-500?? ?通用調光器， 6X315VA~1X1890VA?? ?
i-bus?? ?10117007?? ?6197/15-101-500?? ?通用調光器， 4X600VA~1X2400VA?? ?
i-bus?? ?10117008?? ?6197/52-101-500?? ?通用調光器，100~1260VA?? ?
i-bus?? ?10117009?? ?6197/53-101-500?? ?通用調光器，200~2400VA1X2400VA?? ?
i-bus?? ?10135551?? ?HS/S 4.2.1?? ?光亮傳感器

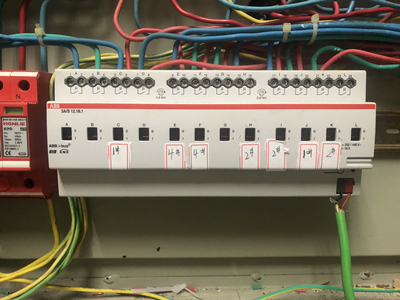

照明控制單元主要功能?FEATURES：
帶手動操作
電流檢測功能
延時開關功能
每通道支持16個獨立場景
邏輯功能
預設值功能
閾值功能
強制輸出功能
樓梯燈功能
電 源:
總線電壓 ：21 ~ 30V DC，通過總線 獲得
輔助供電電壓 ：95V ~ 255V AC
功 耗 總線功耗 ： <360 mW
輔助供電 ：輔助供電功耗 <3.5W
額定電壓 ：250V/440V AC 50/60Hz
額定電流 ：額定電流16A
電流檢測精度 ：±10%
機械壽命 ：10 次
溫度范圍 :
運行： 3 5 ℃ ~ + 45 ℃
存儲： 3 25 ℃ ~ + 55 ℃
運輸： 3 25 ℃ ~ + 70 °C
環境條件 ：濕度 <93%，無結露
安裝方式 ：標準35mm導軌安裝
防護等級 ：IP 20.

材料編碼
名稱 規格型號 含量 單位
補充設備004@9 配電箱內控制器SA/S2.16.2.1 ?2路?
補充設備004@9 配電箱內控制器SA/S4.16.2.1 4路
補充設備004@9 配電箱內控制器SA/S6.16.2.1 6路
補充設備004@9 配電箱內控制器SA/S12.16.2.1 12路
型號規格匯總：
-bus?? ?10121415?? ?SA/S 4.6.1.1?? ?開關驅動器，4路，6A，標準導軌安裝?? ?
i-bus?? ?10121416?? ?SA/S 8.6.1.1?? ?開關驅動器，8路，6A，標準導軌安裝?? ?
i-bus?? ?10121417?? ?SA/S 12.6.1.1?? ?開關驅動器，12路，6A，標準導軌安裝?? ?
i-bus?? ?10121418?? ?SA/S 2.10.2.1?? ?開關驅動器，2路，10A，標準導軌安裝?? ?
i-bus?? ?10121419?? ?SA/S 4.10.2.1?? ?開關驅動器，4路，10A，標準導軌安裝?? ?
i-bus?? ?10121420?? ?SA/S 8.10.2.1?? ?開關驅動器，8路，10A，標準導軌安裝?? ?
i-bus?? ?10121421?? ?SA/S 12.10.2.1?? ?開關驅動器，12路，10A，標準導軌安裝?? ?
i-bus?? ?10121422?? ?SA/S 2.16.2.1?? ?開關驅動器，2路，16A，標準導軌安裝?? ?
i-bus?? ?10121423?? ?SA/S 4.16.2.1?? ?開關驅動器，4路，16A，標準導軌安裝?? ?
i-bus?? ?10121424?? ?SA/S 8.16.2.1?? ?開關驅動器，8路，16A，標準導軌安裝?? ?
i-bus?? ?10121425?? ?SA/S 12.16.2.1?? ?開關驅動器，12路，16A，標準導軌安裝?? ?
i-bus?? ?10113932?? ?SA/S 2.16.5.1?? ?開關驅動器，2路，20A容性負載，標準導軌安裝?? ?
i-bus?? ?10113933?? ?SA/S 4.16.5.1?? ?開關驅動器，4路，20A容性負載，標準導軌安裝?? ?
i-bus?? ?10113934?? ?SA/S 8.16.5.1?? ?開關驅動器，8路，20A容性負載，標準導軌安裝?? ?
i-bus?? ?10113935?? ?SA/S 12.16.5.1?? ?開關驅動器，12路，20A容性負載，標準導軌安裝?? ?
i-bus?? ?10103437?? ?SA/S 2.16.6.1?? ?開關驅動器，2路，20A，帶電源檢測，容性負載，標準導軌安裝?? ?
i-bus?? ?10103438?? ?SA/S 4.16.6.1?? ?開關驅動器，4路，20A，帶電源檢測，容性負載，標準導軌安裝?? ?
i-bus?? ?10103122?? ?SA/S 8.16.6.1?? ?開關驅動器，8路，20A，帶電源檢測，容性負載，標準導軌安裝?? ?
i-bus?? ?10114117?? ?SA/S 12.16.6.1?? ?開關驅動器，12路，20A，帶電源檢測，容性負載，標準導軌安裝?? ?
i-bus?? ?10136438?? ?SA/S 2.6.2.1?? ?開關驅動器，2路，6A，標準導軌安裝?? ?
i-bus?? ?10136439?? ?SA/S 4.6.2.1?? ?開關驅動器，4路，6A，標準導軌安裝?? ?
i-bus?? ?10136440?? ?SA/S 8.6.2.1?? ?開關驅動器，8路，6A，標準導軌安裝?? ?
i-bus?? ?10136441?? ?SA/S 12.6.2.1?? ?開關驅動器，12路，6A，標準導軌安裝
?
照明管控系統結構圖
系統特點
（1）基于互聯網+的智能監管系統集物聯網技術、云計算與云服務、大數據處理與挖掘技術、無線通信技術于一體。以服務用戶為基本出發點，系統運行免維護、永遠在網、實時信息推送、實時數據處理與故障分析。
（2）系統具備了網絡免維護性能。通過4G接入，系統自動聯網并與監管終端、用戶移動設備（手機）建立可靠的網絡連接關系。不需要人員對IP、DNS等網絡等進行復雜配置，是一款真正的基于互聯網+的工業物聯網產品。
（3）巨川系統擴展性強，擴展靈活。系統基于開放的協議KNX組網，具有靈活的組網和擴展特性?？梢詫?shí)現一對多、多對多的控制。
（4）提供視頻推流服務，采用安裝在現場的攝像頭，通過云服務器提供的推流服務，實現監控中心和用戶手機對各個現場的視頻監視和實時現場查看，為監控人員提供遠程現場視頻服務。
（5）核心服務器組應采用具備集群功能的服務器版本操作系統，核心服務器采用主用/備用控制服務器設計，通信服務器、數據庫服務器采用冗余備份設計。
（6）云計算與服務平臺，提供網絡注冊、管理、綁定、數據實時推送和接收，數據傳輸、數據存儲、數據實時分析、大數據處理、專家診斷系統等完備的功能。為大范圍動態監控提供了一套完整的解決方案。
（7）系統通過授權的方式，可以方便給不同的用戶授予不同的權限，實現用戶管理人員、公司服務人員的信息推送服務，實現實時信息發布、報警、故障提示等功能。
應用范圍
景觀照明：將分布于城市不同景點的景觀照明系統的統一組網、統一管理、同步控制、花樣更新、系統更新。解決目前城市景觀照明存在的分散管理、就地控制帶來的故障處理難、同步控制難、文件更新難等問題。
道路照明：有效管理控制分布廣泛城市道路上的路燈，實現及時快速的路燈故障處理、靈活方便的路燈控制、綠色環保的道路照明。
油田照明：有效管理油田照明等設備，實現遠程集中管理。
給排水控制：根據液位和流量等信息，自動控制水泵啟停/閥門開關，實現自動控制。
城市數據：依據視頻、傳感器等實現城市環境、公共設施等的監控。
1.3客戶端說明
該文檔主要對物聯網云平臺照明管控系統及安卓APP的使用方法進行說明。物聯網云平臺照明管控系統主要為景觀照明、路燈照明、城市亮化等應用場合設計，實現城市綜合管理等應用場合的遠程管控，提供管理和節能雙引擎，從而創造良好的經濟和社會效益。
用戶登錄頁面
Web客戶端支持功能如下：
用戶登錄、密碼設置；
添加創建及綁定；
實時數據監控、定時控制、經緯度控制等多種控制方式；
告警信息查詢；
能耗統計；
Web客戶端支持PC端支持目前主流的瀏覽器，操作頁面簡潔、大方，使用方便快捷，本文檔可以方便您快速熟悉通過Web端實現對物聯網綜合管控系統的相關操作。
通過現場操控APP可以實現實時輸出控制，開關量輸入、輸出狀態檢測，電壓電流等電能數據讀取及參數校準。其功能特點如下：
支持藍牙4.0 BLE協議；
支持現場實時控制；
支持實時監測系統測量數據；
支持用戶驗證；
聯網方式反饋；
操作簡單，界面友好。

SD/S4.16.1調光控制單元辦公室方案應用舉例
① 辦公室主出入口處安裝四聯智能面板6127，集中管理燈光和空調。6128/01-84-500
② 出入口處的智能面板：6320/30-24G-500
第二聯控制營銷部空調(WF32)和燈光(WL32)的開關
第三聯控制走廊區域燈光(WL36)的開關BE/S8.230.2.1
③ 在小辦公室內安裝兩聯智能面板6126，現場控空調和燈光的開關。
④ 普通辦公室空調的調溫及風速調節，可通過普通溫控面板AS417實現。6127/01-84-500
⑤ 通過定時控制，系統可對空調及照明進行定時控制。
