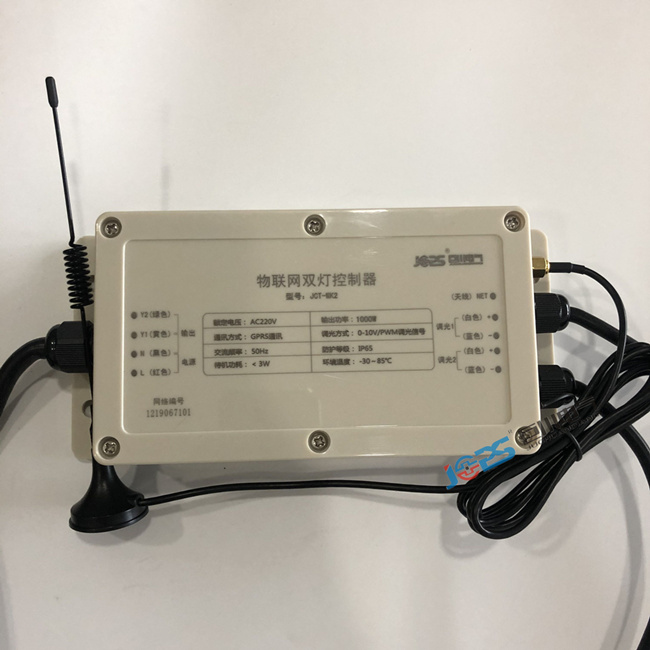

? ? ? ? 隧道照明系統基于GPRS無線通信技術，包含智能路燈控制器和城市照明智能管控系統(WEB、APP、PC端)兩大部分。通過RS232接口及各種MODEM，可構成多種通訊方式，滿足各種系統組網方式的需求。智能路燈遠程集中監控節能器主要是針對GPRS/GSM通訊方式所設計的，智能控制器和前期產品相比,主要升級了單板軟件系統。集電量變送、采集、控制、MODEM、電源為一體，整機只有一塊主板，結構簡單，安裝維護方便。

WJ2005隧道智能照明控制終端端子定義：

    24V+電源輸入正 GND電源輸入負
    CAN-H總線高輸入 CAN-L總線低輸入
    DOn+、DOn-繼電器n輸出端 (n=1、2、3、4、5、6、7、8)

硬件功能
  12路模擬量采集（3路交流電壓、3路交流電流、3路無功功率、3路有功功率、功率數、總電量）；
  8路開關量的采集（門開、紅外或煙感、變壓器溫度、接觸器吸合確認等）；
  8路控制量的輸出，且具有定時自控功能（8路繼電器控制輸出，3路全夜燈3路半夜燈，兩路彩燈，可完成全夜燈和半夜燈自動開關燈控制功能，彩燈控制通道可與全半夜燈聯動）；
  PULSE為計數脈沖開關量輸入通道，可用于脈沖表電能計量；
  1路光感探頭輸入，可在LCD顯示屏中顯示實時光感度，并可設置光感開關閥值；
  WJ2005隧道智能照明控制終端具有高清LCD液晶中文顯示屏，清晰顯示電流電壓電量及運行狀態等相關參數；
  具有6位標準鍵盤，方便設置相關參數與手動控制，實現人機互動；
  具有6個LED運行狀態指示燈，指示電源、通信、全夜燈、半夜燈、彩燈、故障等工作狀態。
  具有拔插式GPRS通訊模塊，方便用戶選擇配置方案，將大大提高工程施工的靈活性，也易于維護；
  具有RS232接口可與MODEM、電腦等設備通信；
  具有RS485接口可與擴展測控板進行通信；
  具有實時時鐘并且失電后繼續走時，確保時間的準確性；
  系統可擴展多功能WJ2005G-II防盜模塊，有效監測電纜線路，滿足需要；

智能照明控制終端應用場合：
    1、通過開關控制模塊可以控制燈具、電器等各種用電器
    2、其它需要繼電器輸出的場合
接線步驟：

   1、電源線、通信線要用固定的顏色，防止接錯，需要仔細檢查。
   2、每路調光輸出狀態都有對應的輸出回路指示燈相對應，有輸出，指示燈亮；否則，指示燈滅。
   環境：無導電粉塵、無腐蝕性易燃性氣體、不直接受到雷雨侵襲；避免強烈直射。
